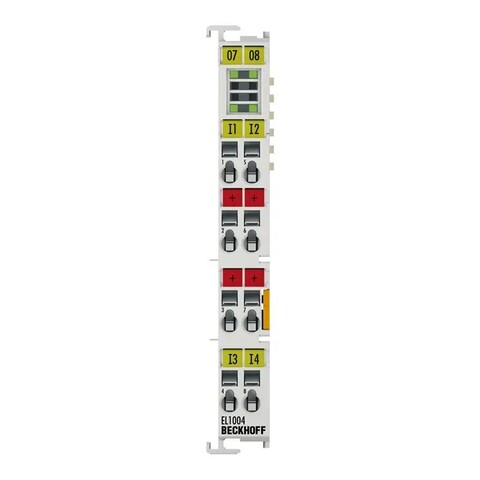

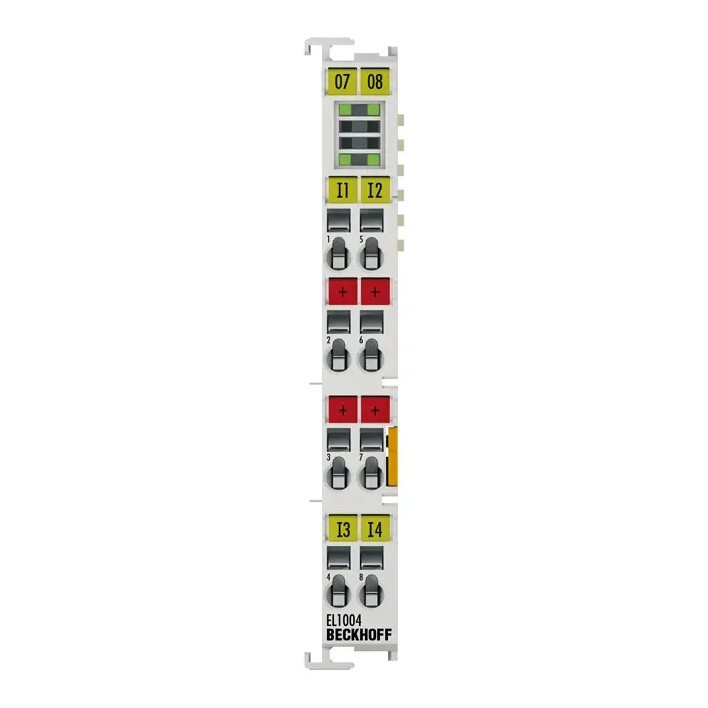

EL1004 представляет собой модуль цифрового входа от производителя Beckhoff. Модуль дискретного ввода EL1004 принимает дискретные управляющие сигналы 24 В с технологического уровня и передает их в электрически изолированной форме на устройство автоматизации верхнего уровня.
EtherCAT-модули серий EL1xxx, ES1xxx и ELX1xxx предназначены для сбора двоичных сигналов. Обычно это механические контакты, такие как размыкающие или замыкающие контакты, электронные датчики, такие как индуктивные датчики приближения, оптические датчики или другие методы для генерации сигнала низкого/высокого уровня в смысле технологии управления. Этот сигнал передается через EtherCAT на устройство автоматизации верхнего уровня для дальнейшей обработки. Варианты терминалов отличаются друг от друга пороговыми значениями сигнала, количеством каналов, вариантами подключения и/или временем входного фильтра. Ассортимент дополняется дополнительными функциями, такими как XFC (временная метка/передискретизация), безопасность или комбинированные модули ввода/вывода.

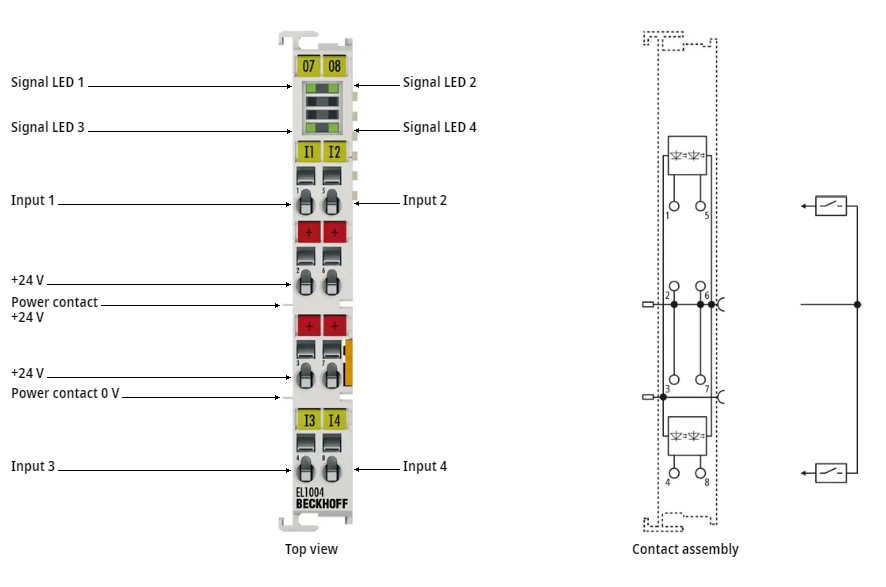

Модуль дискретного ввода EL1004 принимает дискретные управляющие сигналы 24 В с технологического уровня и передает их в электрически изолированной форме на устройство автоматизации верхнего уровня. EtherCAT-модуль имеет четыре канала, состояние сигналов которых отображается с помощью светоизлучающих диодов.
| Заказной номер производителя | EL1004 |
| Технология подключения | 2-проводная |
| Количество входов | 4 |
| Номинальное напряжение | 24 В DC (-15%/+20%) |
| Входной фильтр | тип. 3,0 мс |
| Потребление тока силовыми контактами | тип. 2 мА + нагрузка |
| Потребляемый ток шины E-bus | тип. 90 мА |
