EtherCAT-копплер EK1101 является связующим звеном между протоколом EtherCAT на уровне промышленной шины и EtherCAT-модулями. Копплер преобразует проходящие телеграммы из Ethernet 100BASE-TX в представление сигналов шины E-bus. Станция состоит из копплера и любого количества EtherCAT-модулей, которые автоматически определяются и индивидуально отображаются на изображении процесса.

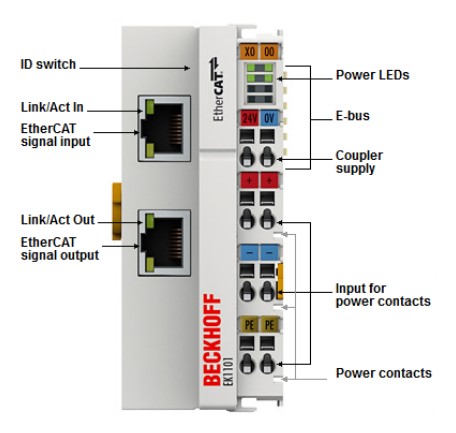

EK1101 имеет два гнезда RJ45 и три шестнадцатеричных переключателя идентификаторов. Верхний Ethernet-интерфейс используется для подключения копплера к сети; нижний разъем служит для дополнительного подключения других EtherCAT-устройств в том же сегменте. Группе EtherCAT-компонентов может быть присвоен уникальный идентификатор с помощью шестнадцатеричных переключателей ID. Затем эта группа может быть расположена в любом месте EtherCAT-сети. Таким образом, легко реализуются переменные топологии. Кроме того, для расширения или создания топологии «линия» или «звезда» можно использовать EtherCAT-переходник или EtherCAT-расширение.
Системное и полевое питание, каждое 24 В постоянного тока, подается непосредственно на копплер. На подключенные EtherCAT-модули подается ток, необходимый для связи, от подаваемого системного напряжения. Копплер может подавать максимум 5 В и 2 А. Если требуется больший ток, необходимо встроить модули подачи питания, например EL9410. Полевое питание подается на отдельные компоненты ввода/вывода через силовые контакты с силой тока до 10 А.
| Заказной номер производителя | EK1101 |
| Количество конфигурируемых идентификаторов | 4096 |
| Протокол | EtherCAT |
| Задержка | прибл. 1 мкс |
| Скорость передачи данных | 100 Мбит/с |
| Интерфейс шины | 2 x RJ45 |
| Питание | 24 В постоянного тока (-15%/+20%) |
Различают копплер, стык и расширение. EtherCAT-копплер - это головная станция, с которой начинается терминальный сегмент. Козел может быть размещен в любом месте EtherCAT-сегмента и, таким образом, позволяет создать топологию «звезда». Удлинитель подключается к концу клеммной колодки EtherCAT и позволяет организовать топологию «линия». Продукты доступны в различных версиях, в зависимости от требуемого физического уровня и дополнительных функций.
