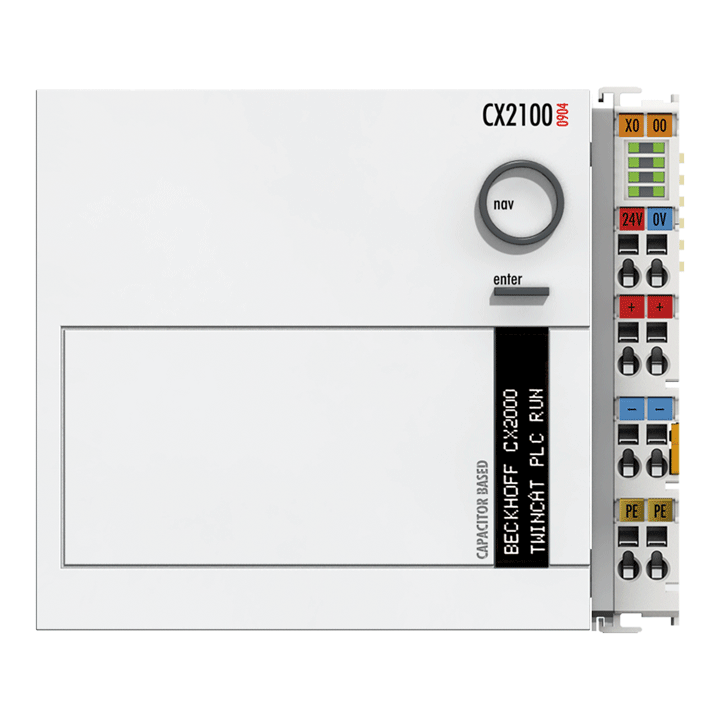

Beckhoff CX2100‑0904 представляет собой модуль питания и встроенного UPS для индустриальных ПК CX2020/2030. Модуль обеспечивает стабильное 24 В питание, мониторинг через дисплей и бесшумную работу при температурах от –25 до +60 °C.
Модуль CX2100‑0904 представляет собой компонент серии CX20x3 Embedded PC от Beckhoff, предназначенный для питания контроллеров CX2020 и CX2030. Он обеспечивает 24 В DC питание с допуском −15 %/+20 %, максимальной мощностью до 45 Вт, при этом потери энергии очень низкие — всего 3.5 Вт. Благодаря интегрированному конденсаторному UPS (75 As), модуль обеспечивает корректное завершение операций при сбоях питания — сохранение данных и аккуратное отключение системы. Устройство оснащено FSTN LCD-дисплеем (2×16 символов), селектором и кнопкой Enter для работы с системными статусами, настройками и диагностикой. Подключение E‑bus/K‑bus происходит автоматически — дополнительная конфигурация не требуется. Подача питания на шину E/K‑bus осуществляется через встроенный источник 5 В/2 A. Модуль охлаждается пассивно — без вентиляторов, и предназначен для работы в диапазоне температур –25…+50 °C (возможно до +60 °C при хранении). Он устойчив к вибрации и механическим воздействиям по стандартам EN 60068‑2‑6 и 2‑27 и обеспечивает безопасность по EMC EN 61000‑6‑2/6‑4. Модуль совместим с TwinCAT и поддерживает диагностический контроль через API.
| Производитель | Beckhoff Automation GmbH & Co. KG (Германия) |
| Серия | CX20x3 Embedded PC Power Supply Units |
| Модель | CX2100‑0904 |
| Входное питание | 24 V DC (−15 %/+20 %) |
| Мощность | до 45 Вт |
| Потери мощности | 3.5 Вт |
| Выход шины E/K-bus | 5 V DC, до 2 A |
| UPS (конденсаторный) | 75 As |
| Дисплей | FSTN LCD 2×16 символов, с управлением |
| Поддерживаемые ПК | CX2020, CX2030 |
| Температурный диапазон | –25…+50 °C (занос до +60 °C для хранения) |
| Вес | ~1025 г |
| Виброустойчивость | EN 60068‑2‑6 / 2‑27 |
| EMC сертификация | EN 61000‑6‑2 / 6‑4 |
| Разъемы подключения | Пружинные, адаптер-terminal |
| Разговор Lenovo доступность | TwinCAT поддержка и диагностика |
Производитель Beckhoff описывает модуль питания CX2100-0904 как универсальное решение для систем CX2020 и CX203x, совмещающее функции источника питания и ИБП. Особое внимание уделено надежности и энергонезависимости: интегрированный емкостной UPS позволяет корректно завершать работу системы при отключении питания. Благодаря пассивному охлаждению и расширенному температурному диапазону (от –25 до +60 °C), модуль подходит для промышленного применения в суровых условиях. Управление и мониторинг состояния осуществляется через дисплей и кнопку управления, а питание I/O-терминалов обеспечивается внутренним изолированным источником. CX2100-0904 интегрируется в архитектуру TwinCAT, повышая надежность и гибкость автоматизированных систем.
