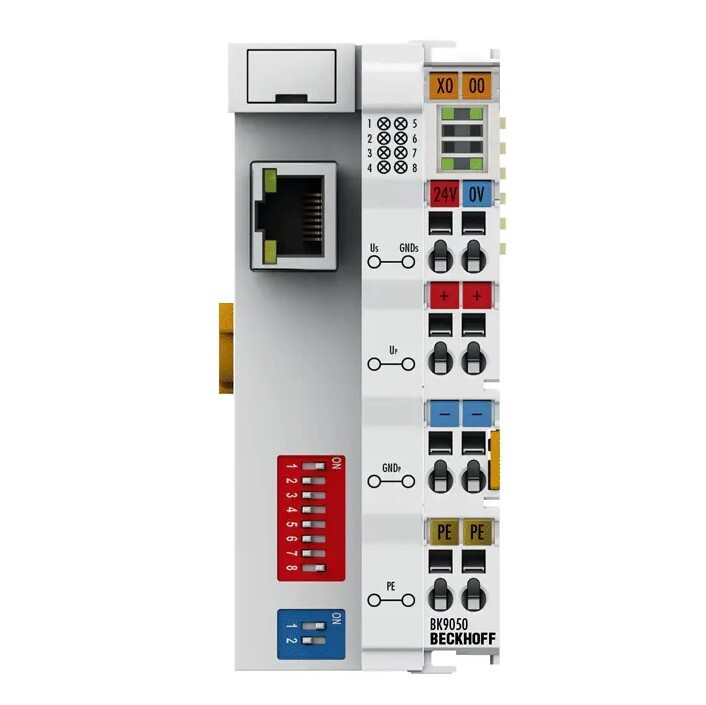

BK9050 представляет собой коплер от производителя Beckhoff. Компактный копплер BK9050 с компактным корпусом соединяет Ethernet с модульными, выдвижными электронными клеммными блоками. Один блок состоит из одного копплера, любого количества от 1 до 64 модулей и одного концевого модуля. С помощью расширения шины K-bus можно подключить до 255 модулей ввода-вывода.
Копплеры соединяют модульно расширяемые модули ввода-вывода серий KLxxxx, KSxxxx и KMxxxx с соответствующими системами полевой шины. Копплеры выполняют все задачи контроля и управления, необходимые для работы подключенных модулей ввода-вывода. Специфические настройки аналоговых и многофункциональных модулей ввода-вывода адаптируются к условиям применения с помощью программы конфигурирования KS2000.
Стандартные копплеры образуют блок, состоящий из копплера, любого количества модулей максимум до 64 и конечного модуля шины. Помимо цифровых типов сигналов, копплеры Economy plus поддерживают все другие типы сигналов. Через удлинитель K-bus можно подключить до 255 модулей ввода-вывода. Копплеры Compact имеют очень компактный корпус и также позволяют подключать до 255 модулей ввода-вывода через удлинитель клеммной шины.
Копплер распознает терминалы, к которым они подключены, и автоматически назначает входы и выходы словам технологического образа. BK9050 поддерживает Ethernet 10 Мбит/с и 100 Мбит/с. Подключение осуществляется через обычные разъемы RJ45. IP-адрес устанавливается с помощью DIP-переключателя (смещение к свободно выбираемому начальному адресу). В сетях с DHCP (служба для присвоения логического IP-адреса физическому адресу узла [MAC-ID]) копплер получает свой IP-адрес от DHCP-сервера.
Копплер поддерживает связь с системой ADS TwinCAT. TwinCAT I/O предоставляет инструменты конфигурирования и драйверы для Windows NT/2000/XP для программ на любом желаемом языке высокого уровня (DLL) и для приложений Visual Basic (ActiveX). Приложения с интерфейсом OPC могут получить доступ к ADS (и, следовательно, к BK9050) через OPC-сервер. В дополнение к ADS копплер поддерживает Open Modbus (Modbus TCP), простой и широко распространенный протокол "ведущий/ведомый", основанный на TCP/IP.
| Заказной номер производителя | BK9050 |
| Количество модулей ввода-вывода | 64 (255 с расширением шины K-bus) |
| Макс. количество байт полевой шины | 512 байт входных и 512 байт выходных сигналов |
| Цифровые периферийные сигналы | 1 020 входов/выходов |
| Аналоговые периферийные сигналы | 128 входов/выходов |
| Возможность конфигурирования | Через KS2000 |
| Интерфейс шины | 1 x RJ45 |
