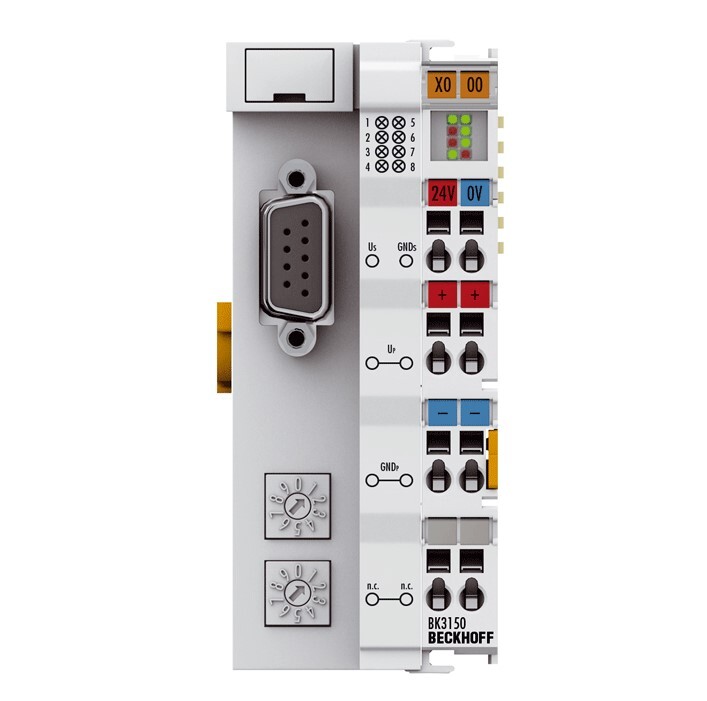

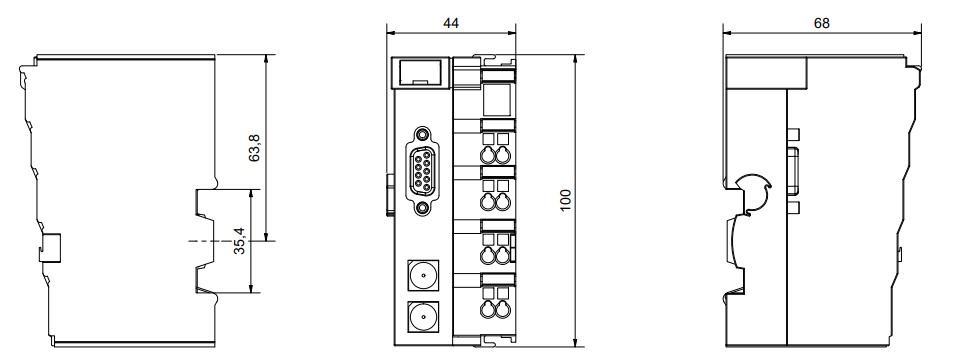

Beckhoff BK3150 представляет собой компактный шинный соединитель для интерфейса PROFIBUS DP. Данное устройство применяется для объединения модульных электронных терминалов ввода-вывода с промышленной сетью передачи данных в системах автоматизации.
Шинный соединитель Beckhoff BK3150 является ключевым связующим звеном в распределенных системах управления. Его основное назначение - передача сигналов от периферийных модулей (шинных терминалов) к центральному контроллеру по протоколу PROFIBUS DP. Принцип работы устройства заключается в преобразовании внутренних сигналов системной шины K-bus в пакеты данных стандарта PROFIBUS, что позволяет контроллеру верхнего уровня обращаться к каждому входу или выходу так, как если бы они были подключены напрямую. Модель BK3150 отличается от стандартных серий уменьшенными габаритами, что делает её идеальным выбором для монтажа в распределительных коробках и компактных шкафах управления. Устройство поддерживает автоматическое определение скорости передачи данных до 12 Мбод, что существенно упрощает процесс ввода в эксплуатацию. Область применения охватывает станкостроение, упаковочные линии, системы климат-контроля и общепромышленные установки, где требуется высокая плотность каналов ввода-вывода при минимальных занимаемых площадях. Соединитель обеспечивает питание логических цепей присоединенных модулей и осуществляет непрерывную диагностику состояния сети. На передней панели расположены светодиодные индикаторы, которые позволяют персоналу мгновенно оценить статус обмена данными и наличие ошибок в работе оборудования. Благодаря поддержке стандарта DP-V1, устройство позволяет осуществлять ациклический обмен данными для настройки интеллектуальных датчиков. Надежная конструкция и соответствие промышленным стандартам электромагнитной совместимости гарантируют стабильную работу в условиях сильных индустриальных помех.
| Заказной номер производителя | BK3150 |
| Количество модулей ввода-вывода | 64 (255 с расширением шины K-bus) |
| Максимальное количество байт полевой шины | 128 байт на входе и 128 байт на выходе |
| Скорость передачи данных | Автоматическое определение до 12 Мбод |
| Интерфейс шины | 1 x D-sub 9-контактный разъем с экранированием |
| Среда передачи данных | Экранированный медный кабель, 2 x 0,25 мм² |
| Питание | 24 В постоянного тока (-15%/+20%) |
Копплеры выполняют все задачи контроля и управления, необходимые для работы подключенных модулей ввода-вывода. Специфические настройки аналоговых и многофункциональных модулей ввода-вывода адаптируются к условиям применения с помощью программы конфигурирования KS2000. Стандартные копплеры образуют блок, состоящий из копплера, любого количества модулей максимум до 64 и конечного модуля шины.
