Baumer 20I5560/S14C представляет собой лазерный датчик расстояния — оптический датчик для бесконтактного измерения расстояния в пределах 30–130 мм, применяется в автоматизации для контроля положения, толщины и уровня.
Baumer 20I5560/S14C является высокоточным лазерным сенсором диаграммного типа из серии OADM 20, предназначенным для промышленных задач, включая контроль расстояния, толщины материалов и позиционирование. Лазерный дальномер выпускается швейцарской компанией Baumer и относится к категории фотоэлектрических датчиков с аналоговым выходом 4–20 мA и дополнительным PNP-тревожным выходом. Датчик работает по принципу триангуляции: от лазера с длиной волны 650 нм и класса безопасности 2 формируется линия на объекте, затем угол возврата используется для оценки расстояния. Диапазон измерения — от 30 до 130 мм, линейность ±0.15…0.22 мм, разрешение 0.05…0.07 мм. Частота обновления высокая — время отклика < 10 мс, что позволяет эффективно применять датчик в динамических процессах. Корпус компактный 20.6×65×50 мм, выполнен из литого цинка, защищён по классу IP67, температурный диапазон +0…+50 °C. Подключение через поворотный M12 5‑pin разъём, питание 12–28 V DC, потребление до 100 мA без нагрузки, предусмотрена защита от короткого замыкания и обратной полярности. Дополнительные индикаторы — зелёный LED включения и красный LED загрязнения оптики, что помогает обслуживать устройство в работе . Аналоговый выход 4–20 mA формируется внутри, а PNP выход сигнализирует о выходе значения за пределы диапазона. Используется в пищевой, упаковочной, деревообрабатывающей, металлургической и автомобильной промышленности для бесконтактного контроля геометрии, толщины, уровня поверхности и точного позиционирования на производственных линиях. За счет устойчивости к различным поверхностям: глянцевым, матовым, разноцветным, и встроенного микроконтроллера, он обеспечивает корректные считывания в разнообразных условиях.
| Изготовитель | Baumer (Швейцария) |
| Серия | OADM 20I |
| Модель | 20I5560/S14C |
| Диапазон измерения | 30-130 мм |
| Линейность | ±0.15…±0.22 мм |
| Разрешение | 0.05-0.07 мм |
| Время отклика | < 10 мс |
| Источник | Лазер, 650 нм, класс 2 |
| Напряжение питания | 12–28 V DC |
| Потребление тока | ≤100 мA |
| Выход | Аналог 4–20 mA, PNP |

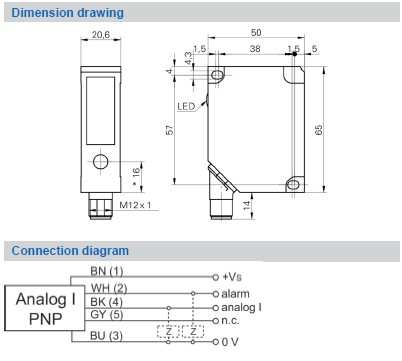

| Размер | 20.6×65×50 мм |
| Защита | IP67 |
| Диапазон температур | 0…+50 °C |
| Корпус | Литой цинк |
| Подключение | M12 5‑pin поворотный |
- Лазерная линия — обеспечивает устойчивость к фактуре и цвету поверхности.
- Высокая точность и линейность — до 0.05 мм разрешения.
- Быстрый отклик — <10 мс для динамических применений.
- Индикация загрязнения — облегчает техобслуживание.
- Аналоговый выход 4–20 mA + PNP — удобство интеграции в системы контроля.
- Компактный металлический корпус IP67 — устойчив к агрессивной среде.
- Защита цепей — безопасность эксплуатации.
- Швейцарское качество — электронная стабильность и долговечность.
OADM 20I сенсоры дают высокую точность измерения расстояния и повторяемость, независимо от цвета и типа поверхности, благодаря встроенному микроконтроллеру и лазерной технологии. Компактные, быстрые и надёжные, они идеальны для автопроизводства, упаковки, контроля толщины и позиционирования.
