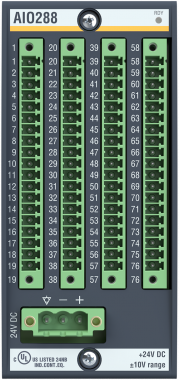

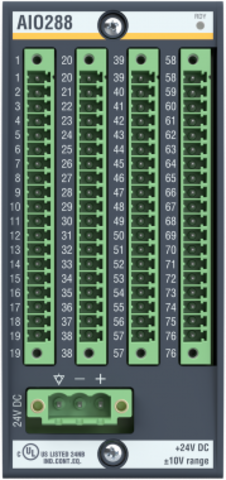

Bachmann AIO288/x представляет собой универсальный аналоговый модуль ввода‑вывода с 8 каналами входа и 8 каналами выхода, предназначенный для промышленных систем автоматизации. Используется для подключения датчиков напряжения, тока, потенциометров и термосопротивлений и подходит для управления технологическими процессами и системами измерения.
Модуль AIO288/x от Bachmann Electronic представляет собой компактный терминал для аналоговых сигналов, обладающий широким диапазоном применения и гибкими возможностями подключения. Модуль поддерживает следующие функции: 8 аналоговых входов: ±10 V, ±1 V, 0–20 mA; предоставляет до 4 каналов для Pt100/Pt1000 (2‑/4‑проводное подключение). Возможна дифференциальная или однополярная схемотехника подключения. 8 аналоговых выходов: ±10 V с защитой от короткого замыкания . Функционал модуля включает мониторинг внешнего питания и защиту от перегрузок. Разрешение 14 бит на входе, точность ~0,1 %, время обработки ~200 µс для каждого канала. Имеет встроенное питание для 4 потенциометров, датчики могут питаться напрямую от модуля. Расширенные диагностики: контроль обрыва провода, перегрузка, короткое замыкание, логирование состояния питания. Функционирует как терминал в системах Bachmann, обеспечивая легкую интеграцию в ПО и шиной управления посредством GSDML или XML файлов. Модуль прошёл сертификацию для использования на железнодорожных объектах и промышленности. Он совместим с аналогичными модулями AIO208/SI, AI204/SI и т. д., что позволяет создавать гибкие системы ввода/вывода. Типичные области применения: Регулирование и мониторинг технологических процессов. Сбор данных с датчиков температуры и напряжения. Управление приводами вентиля, клапанов и электронной аппаратурой. Интеграция в модули БМС, SCADA и DCS-системы.
| Производитель | Bachmann electronic GmbH (Австрия/Германия) |
| Серия | AIO288/x |
| Модель | AIO288 |
| Входные каналы | 8 (±10 V/±1 V/0–20 mA/Pt100/Pt1000) |
| Выходные каналы | 8 (±10 V, короткозамык-защита) |
| Питание потенциометров | 4 канала |
| Разрешение входов | 14 бит |
| Точность входа | ±0,1 % |
| Время выборки | 200 µс/канал |
| Подключение | Однополюсное или дифференциальное |
| Электропитание | Аналоговые шины Beckhoff/Bachmann |
| Вес | ~350 г |
- 8 аналоговых входов
- 8 аналоговых выходов
- Возможность подключения по однополярной или дифференциальной схеме
- Питание до 4 потенциометров
- Входы температуры для подключения до 4 датчиков Pt100/Pt1000
- Поддержка 2- или 4-проводного подключения для Pt100/Pt1000
- Обнаружение обрыва провода на входах (для напряжения и температуры)
- Выходы с защитой от короткого замыкания
- Обнаружение перегрузки по току на источниках питания потенциометров
Производитель Bachmann electronic позиционирует модуль AIO288/x как универсальное высокоточное и надёжное решение для аналогового ввода-вывода в современных автоматизированных системах.
