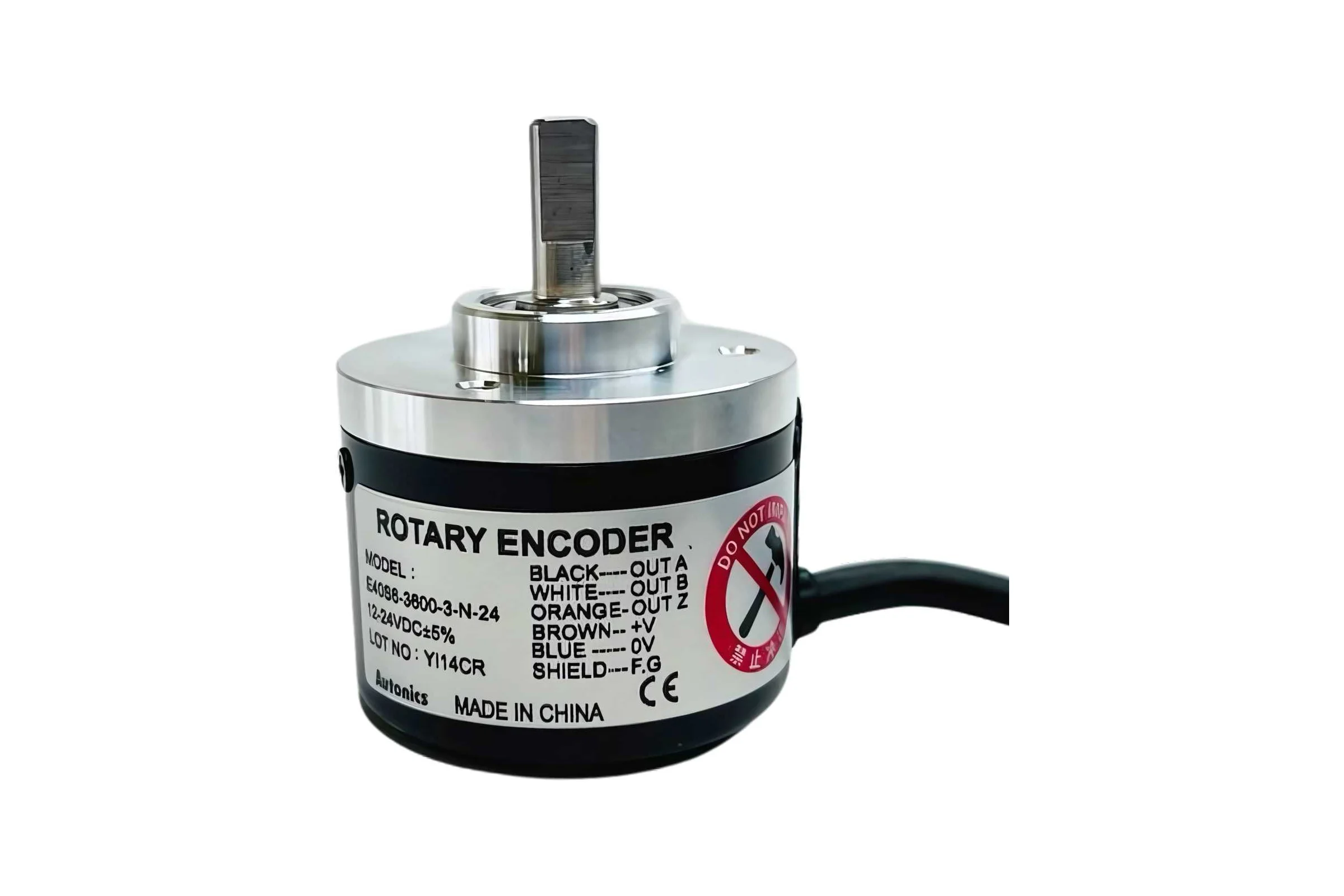

Autonics E40S6-360-3-T-24 представляет собой инкрементальный роторный датчик угловых перемещений (энкодер) с выступающим валом диаметром 6 мм. Устройство применяется для измерения скорости вращения, угла поворота и определения направления движения валов в различных механических системах.
Инкрементальный энкодер Autonics E40S6-360-3-T-24 является прецизионным измерительным прибором оптического типа. Основное назначение изделия заключается в преобразовании механического вращения в последовательность электрических импульсов, количество которых прямо пропорционально углу поворота. Принцип работы базируется на вращении прозрачного диска с нанесенной растровой сеткой между источником излучения и фотоприемником. При каждом пересечении луча делением диска формируется импульс, который передается на контроллер или счетчик для дальнейшей обработки. Данная модель обеспечивает разрешение 360 импульсов за один полный оборот, что позволяет достигать высокой точности позиционирования в большинстве общепромышленных задач.
Область применения включает упаковочное и текстильное оборудование, деревообрабатывающие станки, лифтовые системы и конвейерные линии. Модель оснащена универсальным выходным каскадом типа Totem pole, который характеризуется высокой устойчивостью к помехам и позволяет подключать датчик к различным типам входных цепей (как PNP, так и NPN). Компактный корпус диаметром 40 мм позволяет устанавливать энкодер в условиях ограниченного пространства. Механическая часть рассчитана на работу при высоких скоростях вращения (до 5000 оборотов в минуту), а качественные подшипники обеспечивают низкий пусковой момент и долговечность узла. Прибор комплектуется гибким кабелем с надежным экранированием, предотвращающим искажение сигнала внешними электромагнитными наводками. Прочная конструкция и высокая степень защиты позволяют использовать энкодер в условиях умеренной запыленности и вибрации. Благодаря четкому разделению выходных фаз A, B и Z (нулевая метка), система управления может не только точно определять положение вала, но и безошибочно распознавать направление его вращения.
| Параметр | Значение |
| Фирма | Autonics |
| Страна | Южная Корея |
| Серия | E40S |
| Модель/артикул | E40S6-360-3-T-24 |
| Тип энкодера | Инкрементальный |
| Разрешение | 360 имп/об |
| Диаметр корпуса | 40 мм |
| Диаметр вала | 6 мм |
| Выходные фазы | A, B, Z |
| Тип выхода | Totem pole |
| Напряжение питания | 12 - 24 VDC |
| Максимальная частота отклика | 300 kHz |
| Максимальные обороты | 5000 об/мин |
| Степень защиты | IP50 |
- Оптимальное сочетание компактных размеров и высокого разрешения.
- Универсальный электрический интерфейс для простой интеграции с любыми ПЛК.
- Наличие нулевой метки для точной калибровки положения механизма.
- Высокая частота обработки импульсов для контроля быстроходных валов.
Точность в каждом импульсе для безупречного контроля движения. Проверенное решение для самых надежных систем обратной связи.
