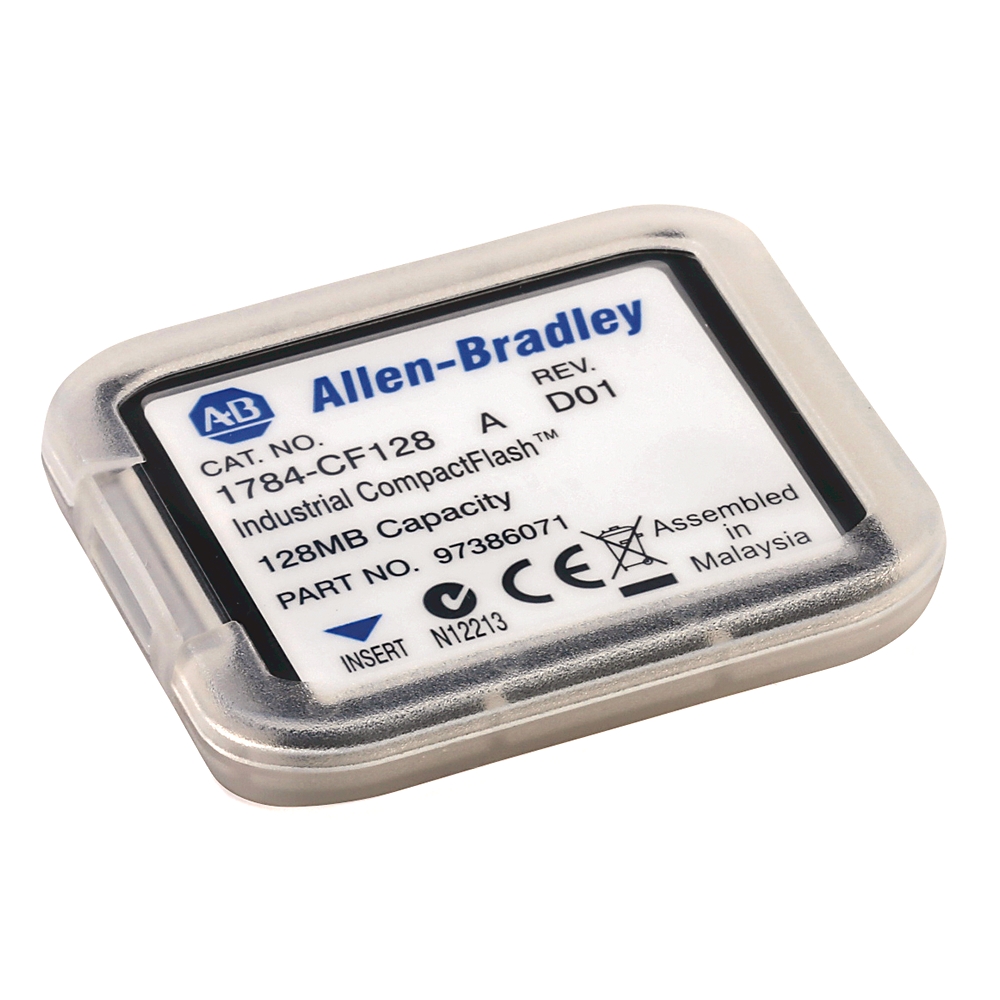

Allen-Bradley 1784-CF128 представляет собой промышленную карту памяти формата CompactFlash емкостью 128 МБ. Данное изделие предназначено для обеспечения энергонезависимого хранения программ пользователя, конфигурационных файлов и технологических данных в системах автоматизации. Оно находит широкое применение совместно с контроллерами серии ControlLogix, в частности, для процессоров ControlLogix 5560 серии B.
Промышленный модуль памяти Allen-Bradley 1784-CF128 разработан специально для жестких условий эксплуатации на производственных объектах, где стандартные коммерческие накопители не способны обеспечить требуемый уровень отказоустойчивости. Основное назначение данного устройства заключается в создании резервных копий проектов управляющей логики, архивировании аварийных журналов, хранении рецептур и микропрограммного обеспечения (прошивок) центральных процессоров программируемых логических контроллеров.
Принцип работы карты основан на использовании надежной энергонезависимой флеш-памяти, которая сохраняет записанные данные при полном отключении электропитания базового контроллера. Это исключает риск потери критически важной информации при аварийных остановках системы или глубоком разряде встроенных аккумуляторных батарей контроллера. Запись и чтение данных осуществляются через специализированный слот на корпусе процессора или коммуникационного модуля, поддерживающего интерфейс CompactFlash. Устройство поддерживает циклы многократной перезаписи и оптимизировано для работы с файловой системой промышленной платформы Logix.
Область применения охватывает автоматизированные системы управления технологическими процессами (АСУ ТП) в нефтегазовой, химической, металлургической и автомобильной отраслях. Карта памяти используется на критически важных участках производства, где требуется минимизировать время простоя оборудования. В случае выхода из строя центрального процессора обслуживающий персонал может оперативно переставить карту памяти в новый аналогичный модуль, что позволяет мгновенно восстановить работоспособность системы автоматизации без необходимости использования инженерной рабочей станции и специализированного программного обеспечения для загрузки проекта. Устройство сертифицировано по промышленным стандартам устойчивости к электромагнитным помехам, вибрационным и ударным нагрузкам.
| Параметр | Значение |
| Фирма | Allen-Bradley |
| Страна | США |
| Серия | ControlLogix |
| Модель/артикул | 1784-CF128 |
| Тип устройства | Карта памяти промышленного класса |
| Форм-фактор | CompactFlash (CF) |
| Объем памяти | 128 МБ |
| Рабочая температура | От 0 до +60 °C |
| Температура хранения | От -40 до +85 °C |
| Относительная влажность | От 5 до 95% (без конденсации) |
| Виброустойчивость | 2 g при частоте от 10 до 500 Гц |
| Ударопрочность (рабочая) | 30 g |
| Ударопрочность (хранение) | 50 g |
| Масса | 14,2 г |
- Полная аппаратная совместимость с процессорными модулями ControlLogix5560 серии B.
- Использование промышленной элементной базы с расширенным температурным диапазоном работы.
- Поддержка автоматической загрузки пользовательского проекта в память ПЛК при включении питания.
- Защита от электростатических разрядов в соответствии со стандартом IEC 61000-4-2.
Промышленные носители информации обеспечивают надежное энергонезависимое хранение данных и резервное копирование проектов в критических приложениях автоматизации, гарантируя непрерывность процессов без угрозы потери памяти.
