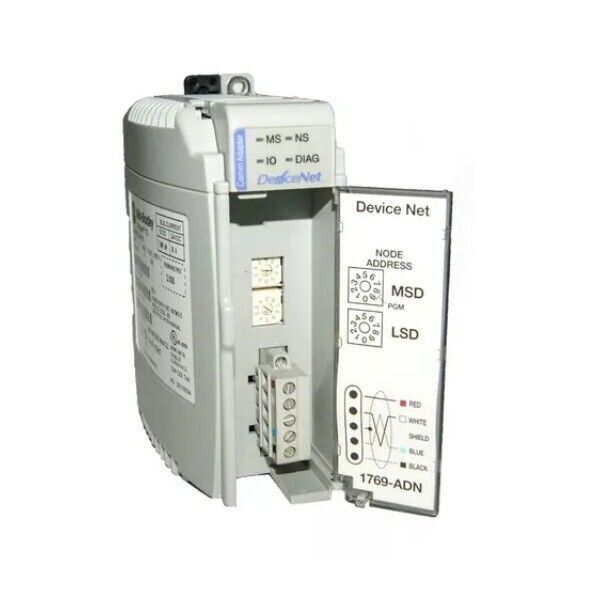

Allen-Bradley 1769-ADN - это коммуникационный модуль DeviceNet, совместимый с системой 1769 CompactLogix или MicroLogix 1500. Он позволяет подключаться к сети DeviceNet через встроенный коммуникационный порт DeviceNet со скоростью передачи данных 125 кбит/с, 250 кбит/с и 500 кбит/с. Этот модуль поддерживает монтаж на DIN-рейку или панель.

Технические характеристики

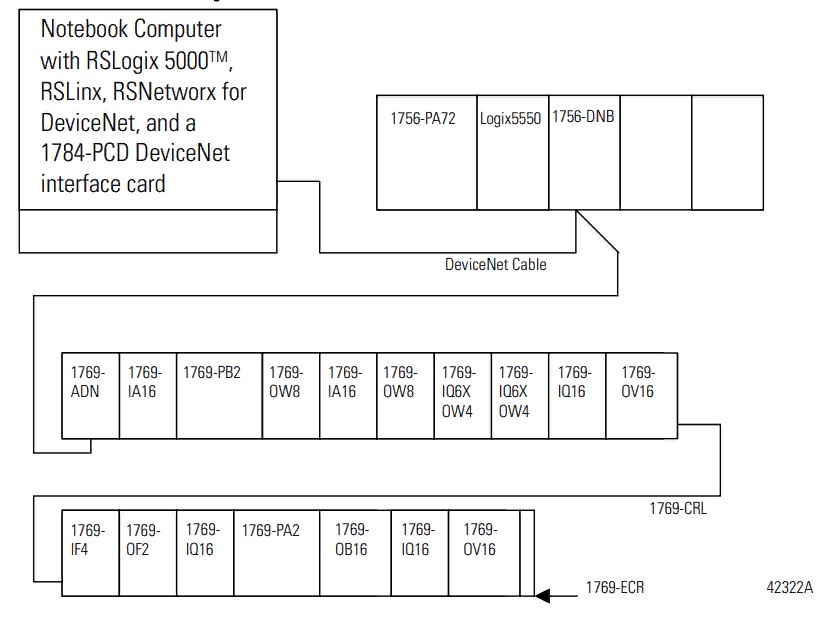

Пример подключения

Обратите внимание, что:

• - Этот модуль имеет корпус открытого типа.
• - Этот модуль потребляет ток 90 мА при 24 вольтах постоянного тока и напряжении от 11 до 25 вольт постоянного тока.
• - Напряжение изоляции составляет 30 Вольт, а рассеиваемая мощность - 4,7 Ватт.
• Этот коммуникационный модуль может использоваться для взаимодействия и отправки сообщений контроллерам, принадлежащим к платформе 1769.

Модуль адаптера 1769-ADN имеет больше диагностических функций, обеспечивающих более точное обнаружение неисправностей и улучшенный сбор данных. Для подключения необходимо использовать кабель витой пары, соответствующий стандарту 802.3, со стандартом категории 2 миллиметра в квадрате (14 AWG). Это позволяет сократить время запуска и уменьшить количество проводов по сравнению с обычной системой с жесткой проводкой.
