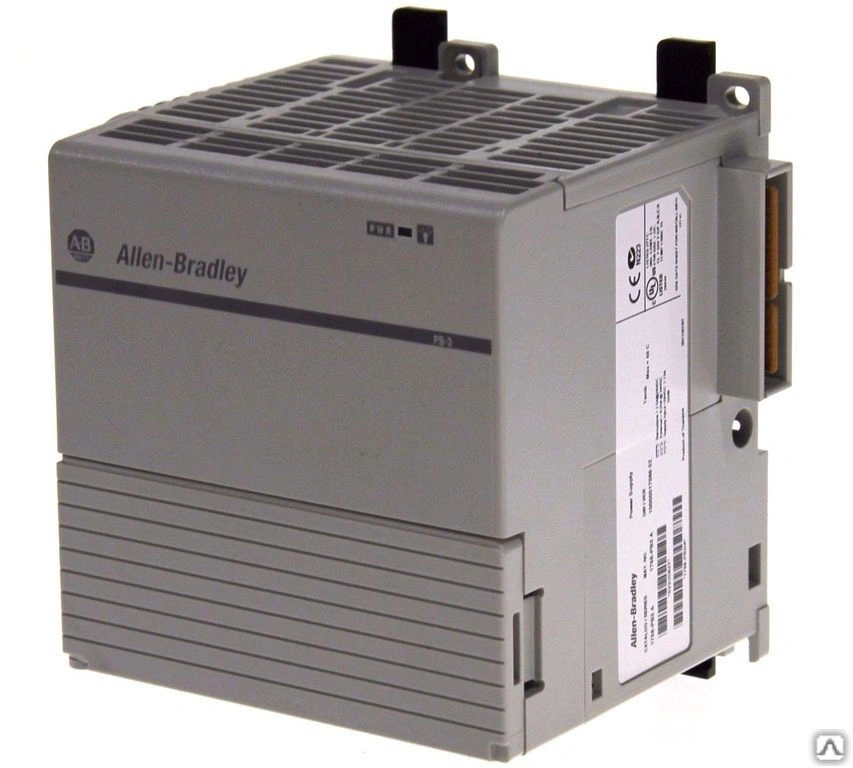

Allen-Bradley 1768-PA3 представляет собой модуль источника питания переменного тока, предназначенный для обеспечения энергией контроллеров серии CompactLogix и их системных шин. Устройство применяется в шкафах автоматизации для преобразования сетевого напряжения в стабилизированное напряжение, необходимое для работы электронных компонентов системы.
Блок питания 1768-PA3 является фундаментальным элементом архитектуры управления на базе устройств Allen-Bradley. Его основное назначение - формирование надежной энергетической среды для центрального процессора и модулей расширения, установленных на левой стороне стойки. Принцип работы устройства заключается в выпрямлении и стабилизации входного переменного напряжения (от 120 до 240 вольт) с последующим распределением по внутренней шине данных. Устройство обеспечивает гальваническую развязку между промышленной электросетью и чувствительной электроникой контроллера, что защищает систему от скачков напряжения и высокочастотных шумов. Область применения включает автоматизацию технологических процессов в энергетике, нефтегазовой отрасли, водоснабжении и на крупных производственных предприятиях. Модуль спроектирован для работы в режиме непрерывной эксплуатации и обладает встроенной защитой от коротких замыканий и перегрузок. Передняя панель оснащена светодиодными индикаторами, позволяющими техническому персоналу визуально контролировать состояние входного питания и исправность внутренней цепи. Установка производится на стандартную монтажную рейку, при этом модуль жестко соединяется с процессором, образуя единый вычислительный узел. Конструктивное исполнение корпуса способствует эффективному отводу тепла, что позволяет устройству работать при повышенных температурах без снижения выходных характеристик.
| Параметр | Значение |
| Фирма | Allen-Bradley (Rockwell Automation) |
| Страна | США |
| Серия | CompactLogix 1768 |
| Модель/Артикул | 1768-PA3 |
| Входное напряжение | 120V / 240V AC (автоматический выбор) |
| Диапазон частот | 47 ... 63 Hz |
| Выходная мощность | 24V DC (3.5A) для системной шины |
| Тип монтажа | На рейку DIN |
| Индикация | Светодиод статуса питания |
| Совместимость | Контроллеры 1768-L43, 1768-L45 |
| Размеры (ШхВхГ) | 70 x 132 x 122 мм |
- Усиленная изоляция для защиты от пробоев в цепи питания.
- Способность выдерживать кратковременные провалы сетевого напряжения без перезагрузки системы.
- Жесткое механическое соединение с соседними модулями для надежного контакта по шине.
- Высокий показатель наработки на отказ в промышленных условиях.
Полная интеграция и соответствие стандартам безопасности промышленной автоматики.
