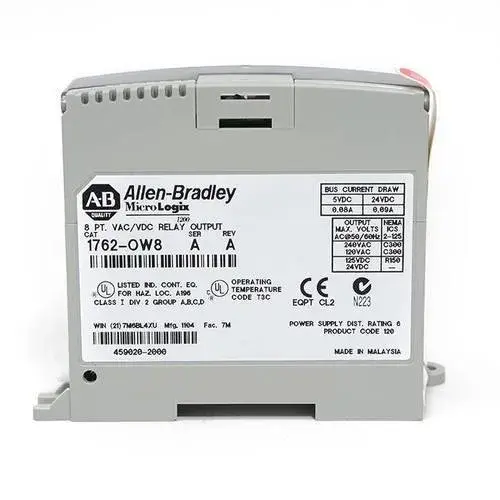

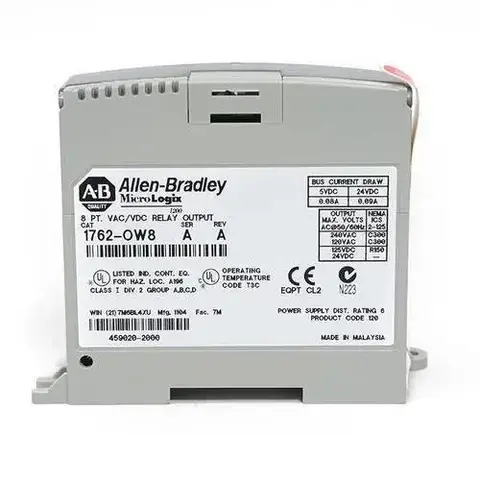

Allen-Bradley 1762-OW8 является релейным выходным модулем, предназначенным для использования с контроллерами серии MicroLogix, включая MicroLogix 1100, 1200 и 1400. Этот модуль расширяет возможности контроллера, обеспечивая 8 точек выхода с AC/DC релейными контактами.
Модуль 1762-OW8 от Allen-Bradley предназначен для промышленных автоматизированных систем управления, является частью семейства модулей расширения MicroLogix 1200. Он содержит восемь релейных выходов с контактами формы C SPDT, которые поддерживают работу как с переменным напряжением в диапазоне от 5 до 265 В, так и с постоянным напряжением от 5 до 125 В. Каждый канал может коммутировать ток до 2.5 А, а максимальный ток по общему каналу и по модулю соответственно 8 А и 16 А. Модуль помогает изолировать контроллер от нагрузки, что увеличивает надежность и безопасность всей системы.

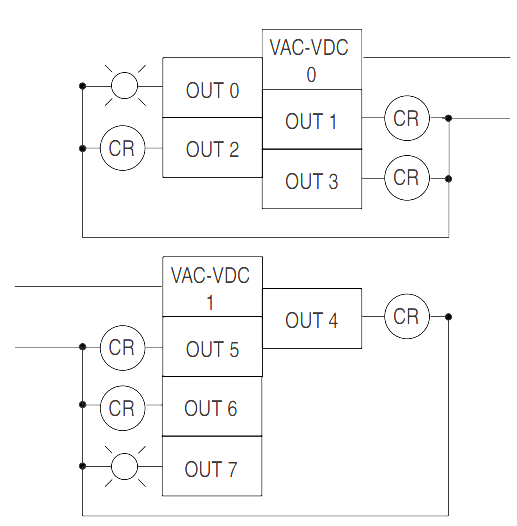

1762-OW8 имеет две группы выходов по четыре контакта, обеспечивая гибкость в управлении нагрузками. Он легко монтируется на DIN-рейку или панель, что обеспечивает удобство установки в различных промышленных шкафах автоматики. Модуль подходит для эксплуатации в суровых промышленных условиях, при загрязнении класса 2 и обеспечивает совместимость с системами MicroLogix 1100, 1200 и 1400. Также модуль характеризуется малым временем сигнальной задержки около 10 мс, что позволяет использовать его в приложениях с высокой скоростью управления.
Основные области применения включают управление магнитными пускателями, соленоидами, сигнализацией, управляющими приборами, а также для подачи управляющих сигналов на частотные преобразователи и другие исполнительные устройства. Легкость интеграции, надежность и долговечность с ресурсом до 20 миллионов переключений делают данный модуль выгодным решением для автоматизации различных производственных процессов.
| Фирма-изготовитель | Allen-Bradley (Rockwell Automation) |
| Страна изготовления | США |
| Серия | MicroLogix 1200 |
| Модель | 1762-OW8 |
| Количество выходов | 8 релейных выходов формы C |
| Напряжение работы | 5–265 В AC, 5–125 В DC |
| Максимальный ток на выход | 2.5 А |
| Общий ток на модуль | 16 А |
| Время задержки сигнала | 10 мс |
| Монтаж | DIN-рейка, панель |
| Рабочая температура | 0…+55 °C |
| Размеры (ВхШхГ) | 90×40×110 мм |
| Вес | 228 г |
- Восемь изолированных релейных выходов с контактами формы C, работающих с AC/DC нагрузками.
- Две независимые группы выходов по 4 канала каждая для гибкого управления.
- Широкий диапазон рабочего напряжения (5–265 В AC, 5–125 В DC).
- Высокая надежность и ресурс до 20 миллионов операций переключения.
- Простота установки на DIN-рейку или на панель.
- Низкое потребление тока от шины контроллера.
- Встроенные светодиодные индикаторы состояния каналов для легкой диагностики.
- Подходит для эксплуатации в промышленных условиях с загрязнением класса 2.
- Используется в системах управления двигателями, сигнализацией, соленоидами и другими исполнительными устройствами.
Allen-Bradley 1762-OW8 - это надежное решение, обеспечивающее расширение возможностей ваших систем MicroLogix. Его изолированные релейные выходы обеспечивают безопасность и гибкость в управлении промышленным оборудованием, а долговечность и широкая совместимость делают этот модуль идеальным выбором для автоматизации высоконагруженных производственных процессов.
