Allen-Bradley 1756-OF8 представляет собой аналоговый выходной модуль ControlLogix с восемью независимыми каналами, предназначенный для формирования сигналов тока и напряжения (±10 В или 0–20 мА) для управления исполнительными устройствами и промышленными процессами. Модуль широко применяется для передачи аналоговых команд на приводы, клапаны, аналоговые ИМ, а также для модификации сигналов в системах автоматизации.
Модель 1756-OF8 входит в серию ControlLogix I/O от Allen-Bradley и представляет собой универсальное решение для создания аналоговых выходов в больших и распределённых системах управления. Каждый из восьми каналов программируется на работу либо в режиме напряжения ±10 В, либо в режиме тока 0-20 мА с разрешением 15 бит, обеспечивая точную передачу аналоговых команд исполнительным устройствам. Модуль использует метод преобразования R-Ladder DAC, гарантирует монотонность без пропущенных кодов и электронную защиту каналов от короткого замыкания до 21 мА и перенапряжения до 24 В DC.
1756-OF8 поддерживает работу как локального, так и удаленного I/O, взаимодействует с любыми процессорными и коммуникационными модулями ControlLogix. Время обновления данных составляет 8 мс для целочисленного режима и 12 мс - для режима с плавающей точкой, что позволяет реализовывать быстрые алгоритмы управления. Модуль работает в диапазоне температур 0-60°C, выдерживает вибрационные и ударные нагрузки, не нуждается во внешнем корпусе open style. Для подключения сигналов используются съемные клеммные блоки 1756-TBNH или 1756-TBSH, что облегчает монтаж и сервис.
Модуль реализует встроенную диагностику - обнаружение обрыва, КЗ, поддерживает калибровку, оснащён электронной и оптической развязкой каналов, что обеспечивает безопасность работы и стабильную передачу сигналов в условиях промышленной эксплуатации.
| Производитель | Allen-Bradley (Rockwell Automation) |
| Модель | 1756-OF8 |
| Серия | ControlLogix |
| Количество каналов | 8 независимых аналоговых выходов |
| Выходные сигналы | ±10 В; 0-20 мА |
| Разрешение | 15 бит около 320 мкВ/бит, 650 нА/бит |
| Время обновления | 8 мс целое; 12 мс float |

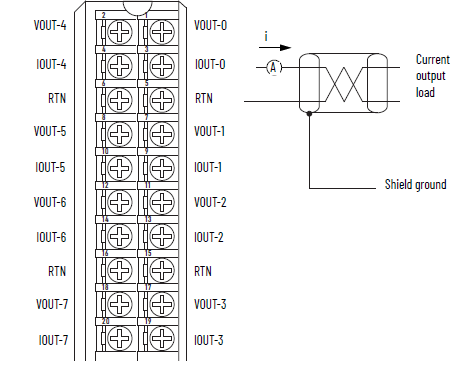

| Способ подключения | Клеммные блоки 1756-TBNH/1756-TBSH |
| Диагностика | Обрыв, КЗ, перенапряжение |
| Рабочий диапазон temp | 0-60°C |
| Защита каналов | Электронная, оптическая |
| Питание от шины | 150 мА (5 В), 210 мА (24 В); до 5.8 Вт |
| Габариты | 22×145×105 мм |
- 8 программируемых аналоговых выходов (ток или напряжение) для гибких сценариев управления
- Высокое разрешение и скорость передачи данных для точных промышленных задач
- Монтаж в стандартный шасси ControlLogix, совместимость с любыми ЦП/коммуникационными модулями
- Встроенная диагностика, сигнализация ошибок, электронная калибровка
Allen-Bradley отмечает, что 1756-OF8 - это производительный, универсальный и надёжный аналоговый выходной модуль, обеспечивающий гибкость конфигурирования, безопасность и высокую точность передачи сигналов во всех областях промышленной автоматизации.
