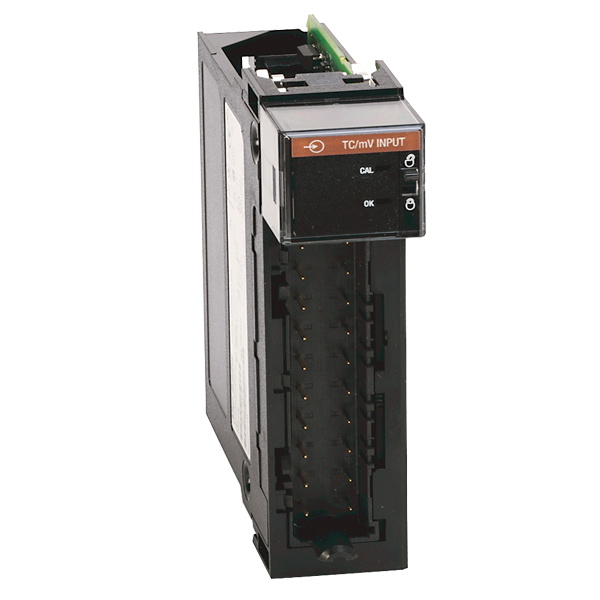

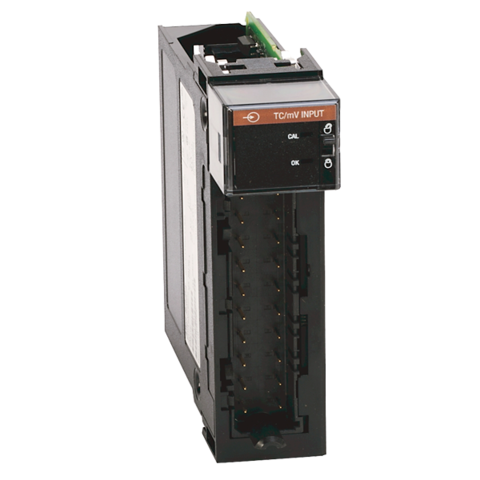

Allen-Bradley 1756-IT6I представляет собой аналоговый входной модуль ControlLogix, который обеспечивает измерение температуры с использованием термопар различных типов. Этот модуль поддерживает 6 изолированных входов для термопар и один вход холодного спая (CJC), что используется для компенсации температуры холодного конца термопары.
Модуль 1756-IT6I используется в системах промышленной автоматизации, где важна точность контроля температуры. Он входит в серию ControlLogix от Rockwell Automation Allen-Bradley, обеспечивая надежную интеграцию с платформой ControlLogix и поддерживая широкий спектр термопар, включая типы B, C, E, J, K, N, R, S и T.
Устройство имеет 16-битное разрешение с диапазоном сигналов от -12 до 78 мВ и дополнительно высокое разрешение для диапазона -12 до 30 мВ. Модуль оснащен изолированными входами для предотвращения помех и возможностью выбора пользовательских настроек фильтрации сигнала. Обновление данных происходит с минимальным временем около 25 мс в режиме с плавающей точкой, что обеспечивает оперативную и точную передачу данных в систему управления.
1756-IT6I совместим с любыми процессорными и коммуникационными модулями ControlLogix, что делает его универсальным решением для контроля температурных параметров в промышленных процессах - от технологических линий до энергосистем.
| Производитель | Allen-Bradley (Rockwell Automation) |
| Модель | 1756-IT6I |
| Тип устройства | Аналоговый входной модуль для термопар |
| Количество входов | 6 изолированных термопарных каналов + 1 CJC |
| Разрешение | 16 бит |
| Диапазон входного сигнала | -12 - 78 мВ (обычный), -12 - 30 мВ высокое разрешение |
| Время обновления данных | 10-50 мс |
| Питание | 5 В и 24 В (от шины ControlLogix) |
| Совместимость | ControlLogix платформа |
| Поддержка термопар | Типы B, C, E, J, K, N, R, S, T |
- Шесть изолированных каналов для подключения термопар с компенсацией холодного спая
- Высокое 16-битное разрешение позволяет получать точные индивидуальные измерения температуры
- Быстрая обработка и обновление данных для интеграции в реальные процессы управления
- Совместимость с платформой ControlLogix и широким спектром процессоров и коммуникаций
- Поддержка широкого набора типов термопар для разнообразных промышленных применений
Allen-Bradley подчеркивает, что модуль 1756-IT6I является универсальным, надежным и точным решением для интеграции термопарных систем измерения температуры в промышленную автоматизацию и обеспечивает эффективность и безопасность технологических процессов.
