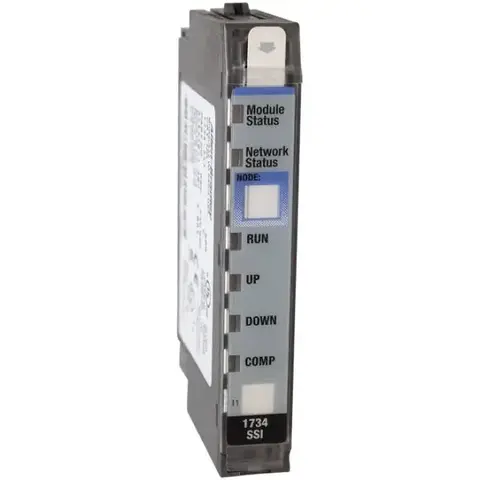

Allen-Bradley 1734‑SSI представляет собой модуль интерфейса абсолютного энкодера SSI серии POINT I/O. Применяется для подключения абсолютных SSI-энкодеров к системе POINT I/O в автоматике.
Модуль 1734‑SSI из серии POINT I/O от Rockwell Automation / Allen-Bradley обеспечивает сбор данных с одного абсолютного SSI-энкодера. Модуль вставляется в шину POINTBus через базу 1734-TB или 1734-TBS с ключевым переключателем в положении 2 версия C и поддерживает протокол SSI с тактовыми частотами до 2 Mb/s и длиной слова 2…31 бит. Питание: 10…28.8 V DC, потребляемый ток POINTBus ~110 mA, мощность ≈ 0.94 W; требует напряжения изоляции 50 V DC и выдерживает до 1250 VAC в течение 60 с. Диапазон рабочих температур: −20…+55 °C, хранение: −40…+85 °C, относительная влажность до 95 % без конденсации. Повышенная прочность: выдерживает удар до 30 g и вибрацию 5 g при 10–500 Hz, размеры модуля: 56 × 12 × 75.5 мм, вес ≈0.032 kg.
| Производитель | Rockwell Automation / Allen-Bradley (США) |
| Серия | POINT I/O (Bulletin 1734, Specialty module) |
| Модель | 1734‑SSI |
| Интерфейс | SSI абсолютный энкодер (1 канал) |
| Питание | 10…28.8 V DC, POINTBus ток ~110 mA |
| Потребление | ~0.94 W |
| Скорость SSI | До 2 Mb/s; задержка слова 16…64 535 µs |
| Формат данных | Gray или Binary, длина 2…31 бит |
| Функции | Два компаратора, latch на входе I1 |
| Диагностика | LED RUN/FAULT, статус-байт |
| Интерфейс подключения | База 1734-TB/TBS, ключ-позиция 2 |
| Температура | Рабочая: −20…+55 °C, хранение: −40…+85 °C |
| Влажность | ≤ 95 % без конденсации |
| Вибрация/Удар | До 5 g / 30 g |
| Изоляция | До 1250 VAC (60 с) |
| Размеры | 56 × 12 × 75.5 мм |
| Вес | 0.032 kg |
- Поддержка стандартного SSI-протокола до 2 Mb/s.
- Настраиваемые параметры: word delay, фильтрация, latch, компараторы.
- Автоматическое преобразование Gray code для энкодеров.
- Интеграция через базу POINT I/O и POINTBus без внешних адаптеров.
- Диагностика: LED-индикаторы и статус-байт.
- Компактный и надёжный — подходит для cabinet-mounted установок.
Модуль 1734-SSI собирает последовательные данные из стандартных датчиков абсолютной позиции SSI. Он поддерживает конфигурируемость длины слов, скорость передачи данных, конверсию серого в биографию, компараторы и ввод защелки. Он предоставляет данные диагностики на полевых условиях и напрямую интегрируется с POINT I.
