Allen‑Bradley 1734‑OB8 представляет собой модуль внешних выходов семейства POINT I/O с восемью дискретными источниками 24 В DC. Модуль монтируется на DIN-рейку и используется для управления приводами, индикаторами, электромагнитами и другими 24‑В нагрузками в распределённой архитектуре автоматизированных систем.

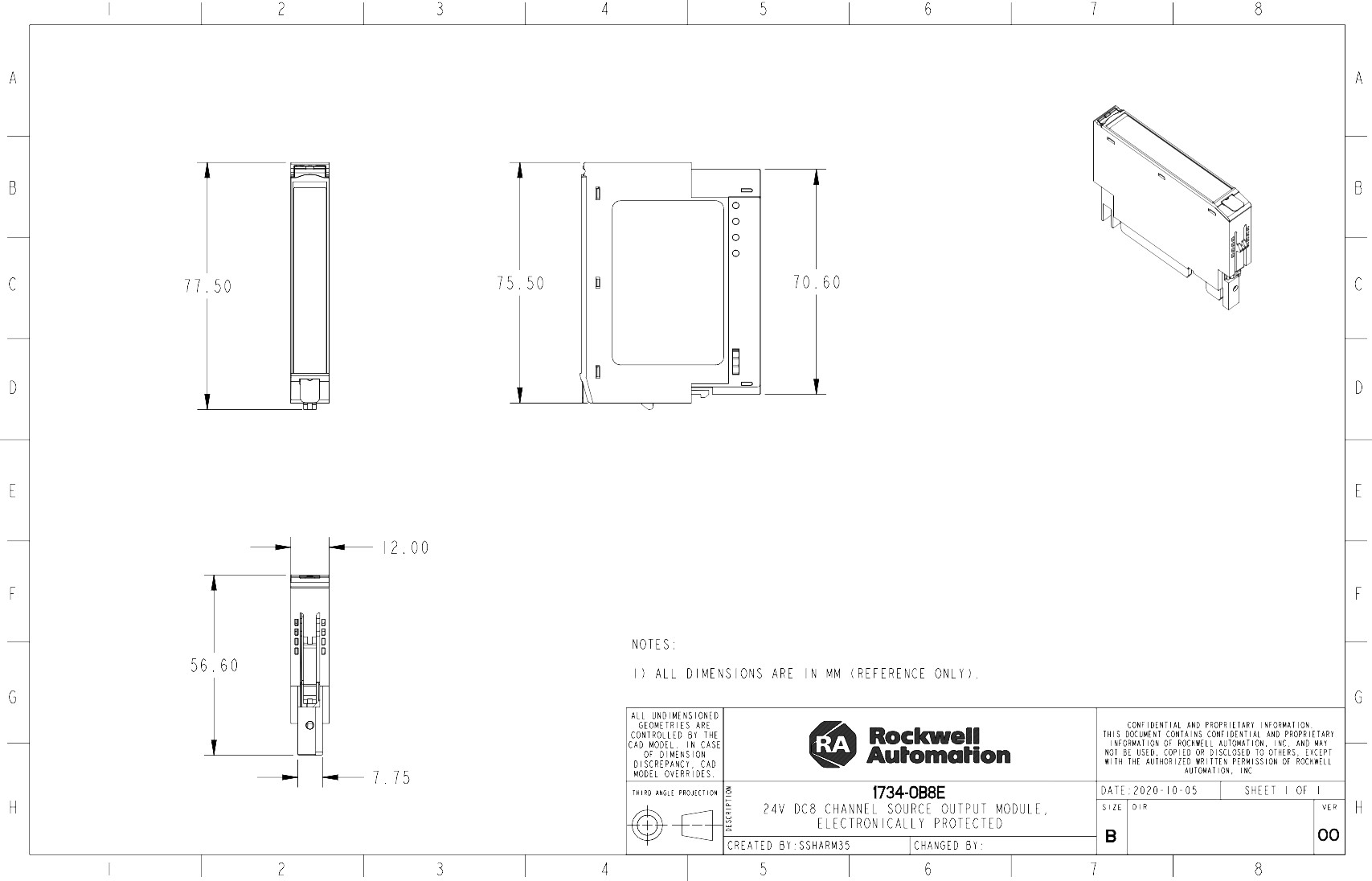

Модуль 1734‑OB8 от Allen‑Bradley входит в линейку компактных I/O устройств POINT I/O. Он имеет 8 независимых исходящих каналов, объединённых в одну группу, каждый из которых обеспечивает источник 24 В DC с максимальным током 1 A, а совокупно — до 3 A на модуль. Благодаря этому модули могут напрямую управлять нагрузками, такими как реле, световые индикаторы, соленоиды, без необходимости дополнительных интерфейсов. Модуль представляет собой негальванически развязанный источник: нагрузка подключается через общий минус, а плюсовое питание подаётся каналами. Диапазон напряжения номинально 24 V DC (макс. 28.8 V), с допустимым снижением до 10 V. Время срабатывания канала составляет ≤ 0.1 мс. Устройство компактно: 56 x 12 x 75.5 мм, весит около 39 г, потребляет не более 75 мA от шины POINTBus (5 V) и 32 мA от внешнего 24 V питания. Работает в диапазоне температур –20…+55 °C, с импульсной прочностью до 2 A на 10 мс каждые 3 с. Модуль оснащён индикаторами: желтые диоды показывают состояние каждого выхода, а зеленый/красный сигнализируют о состоянии модуля и сети. Есть встроенная диагностика короткого замыкания или отсутствия нагрузки. Подключается через базу 1734‑TB или TB_TS, имеет усиленную изоляцию поля/системы (50 V continuous, 2500 V тестовая). Поддерживает сертификаты ATEX (зона 2), IECEx, CCC и др. Модуль идеально подходит для распределённых систем управления, где требуется плотное расположение цифровых выходов низкой мощности, гибкая конфигурация и проверенная диагностика.
| Производитель | Rockwell Automation / Allen‑Bradley (США) |
| Серия | POINT I/O™ |
| Модель | 1734‑OB8 |
| Тип выхода | Sourcing, 8 каналов |
| Напряжение питания | номин. 24 V |
| Ток нагрузки | 1 A на канал, 3 A на модуль |
| Перегрузочная способность | 2 A на 10 мс каждые 3 с |
| Время отклика (On/Off) | ≤ 0,1 мс |
| Напряжение падения при активном выходе | ≤ 0,2 V |
| Вес | ≈ 39 г |
| Диапазон температуры | –20…+55 °C |
Модуль Allen-Bradley 1734-OB8 из серии POINT I/O — это компактный 8-канальный цифровой выход с поддержкой 24 В DC, предназначенный для распределённых систем управления. Представители Rockwell Automation подчеркивают его высокую гибкость, возможность горячей замены, встроенную диагностику и быструю интеграцию с контроллерами Logix. Модель обеспечивает надёжную работу в промышленной среде и оптимизирована для экономии пространства и повышения производительности систем.
