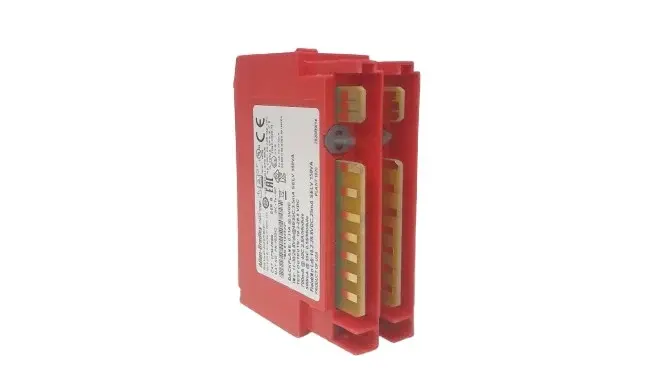

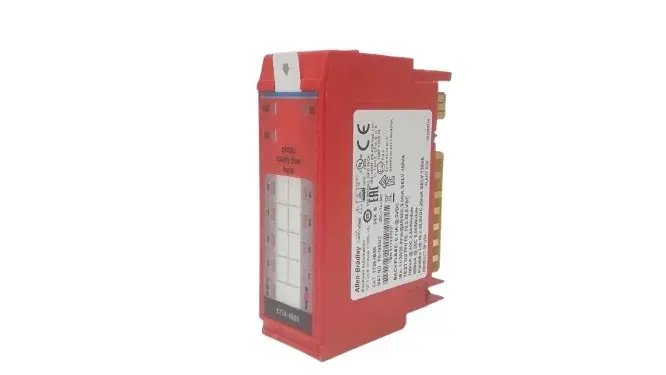

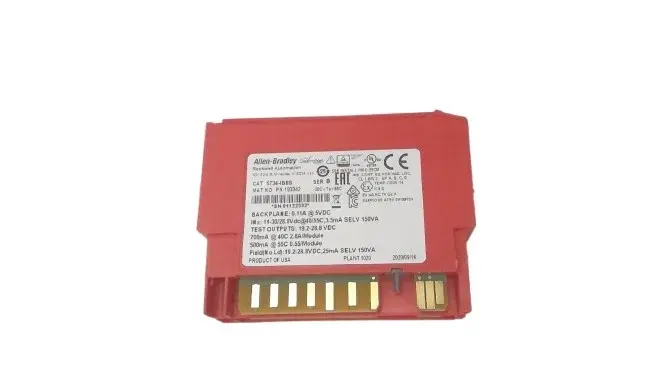

Allen-Bradley 1734-IB8S представляет собой специализированный модуль безопасного ввода дискретных сигналов, входящий в линейку оборудования POINT Guard I/O. Он применяется в системах промышленной безопасности для контроля работы аварийных кнопок, световых барьеров и блокировок защитных ограждений.
Модуль 1734-IB8S является критическим компонентом систем автоматизации, к которым предъявляются повышенные требования по защите персонала и оборудования. Основное назначение изделия - сбор и обработка сигналов от устройств обеспечения безопасности с гарантированным уровнем надежности, подтвержденным международными сертификатами. Принцип работы устройства основан на двухканальной архитектуре и постоянном самотестировании электронных схем. Модуль способен распознавать не только изменение состояния датчика, но и выявлять такие неисправности, как перекрестное замыкание проводов, обрыв линии или залипание контактов. Это достигается за счет использования встроенных импульсных выходов для тестирования входных цепей.
Область применения охватывает роботизированные ячейки, прессовое производство, конвейерные системы и зоны с повышенным риском травматизма. Устройство функционирует в рамках единой сети управления по протоколу CIP Safety через интерфейс EtherNet/IP, что позволяет интегрировать функции безопасности в общую систему управления без прокладки дополнительных кабелей. Модуль соответствует высшим уровням безопасности SIL 3 и PLe, что допускает его использование в самых ответственных узлах машин. Светодиодные индикаторы на корпусе позволяют быстро определить характер неисправности: от внутреннего сбоя модуля до внешнего повреждения линии связи с датчиком. Компактный размер и возможность установки на стандартную рейку позволяют эффективно использовать пространство в шкафу управления. Функционал «горячей замены» обеспечивает восстановление работы системы в кратчайшие сроки без полного отключения питания. Модуль 1734-IB8S разработан для совместной работы с контроллерами серий GuardLogix, обеспечивая бесшовную интеграцию и упрощенное программирование логики безопасности в единой программной среде.
| Производитель | Allen-Bradley (Rockwell Automation) |
| Модель | 1734-IB8S |
| Серия | POINT Guard I/O |
| Тип входов | 8 каналов цифрового входа, current sinking |
| Напряжение питания | 24 В DC (номинальное) |
| Режимы работы | Одноканальный, двухканальный (Dual Channel) |
| Диагностика | Поддержка обнаружения обрывов, коротких замыканий |
| Совместимость | GuardLogix, Compact GuardLogix, SmartGuard |
| Температурный диапазон | -20…+55 °C |
| Размеры | 77 × 25 × 55 мм |
| Потребляемый ток | 175 мА на шину POINTBus |
| Сертификаты безопасности | SIL 3, Performance Level e |
- Восемь каналов цифрового входа с высоким уровнем безопасности
- Поддержка SIL 3 и Performance Level e (PL e)
- Гибкая настройка времени задержек включения и отключения каналов
- Расширенная диагностика и обнаружение неисправностей
- Компактный корпус и простая интеграция в системы POINT I/O
Rockwell Automation утверждает, что модуль 1734-IB8S предоставляет надежное решение для современных систем безопасности промышленной автоматизации, повышая уровень безопасности процессов при минимальных затратах на интеграцию и эксплуатацию.
