Allen-Bradley 150‑C19NBR (SMC‑3 Series) представляет собой компактный и надёжное устройство плавного пуска с номиналом 19 A, предназначенное для управления запуском трёхфазных асинхронных двигателей до 7,5 кВт (380–480 В). Применяется главным образом в насосах, вентиляторах, компрессорах и конвейерах для уменьшения механического и электрического стресса при пуске.
150‑C19NBR является частью линейки Smart Motor Controller SMC‑3 от Allen‑Bradley (Rockwell Automation) . Это электромеханическое реле для асинхронных трёхфазных двигателей, обеспечивающее гладкий запуск и останов, что существенно снижает пиковые токи, механические вибрации и изнашивание оборудования . Рабочее напряжение варьируется от 200 до 480 VAC (50/60 Гц), номинальный ток — 6,3–19 A. Максимальная мощность двигателя — до 7,5 кВт при 400 В или эквивалентно 15 HP при 460 В (дельта подключение). Устройство оснащено защитой от перегрузок и коротких замыканий, опцией soft‑stop и soft‑start, а также возможностью выбора класса защиты работы (trip class 10/15/20) и времени задержки пуска (2–30 сек). Управление контроллера двигателя осуществляется с помощью стандартного 24 VAC/DC сигнала, а обратная связь о неисправности поддерживается через программу защиты TB‑97/TB‑98. Корпус — открытый тип, степень защиты IP2X, рассчитан на моторное применение и монтаж внутри щита. Встроенная функция внутреннего байпаса снижает потери в электрической цепи . Реле отличается простым программированием через DIP-переключатели, отсутствием дисплея, и низкой стоимостью при высоких показателях надёжности и безопасности. Идеально подходит для применения в насосах, вентиляционных установках, конвейерах и других аналогичных промышленных машинах.
| Производитель | Allen-Bradley (Rockwell Automation), США |
| Серия | SMC‑3 (Bulletin 150) |
| Модель | 150‑C19NBR |
| Номинальный ток | 6.3–19 A |
| Рабочее напряжение | 200–480 VAC (50/60 Гц), три фазы |
| Максимальная мощность двигателя | 7.5 кВт при 400 В, до 15 HP при 460 В |
| Ток управления | 24 VAC/DC |
| Soft‑start/soft‑stop | Есть |
| Классы отключения | Trip Class 10, 15, 20 |
| Время пуска | 2–30 с (выбор через DIP) |
| Защита | Перегрузка, короткое замыкание, dV/dt, байпас |
| Входные цепи управления | 2 независимых входа (IN1, IN2) |
| Контакты сигналов | TB‑97/98 для ошибок |
| Вес | ≈ 0.86 кг |

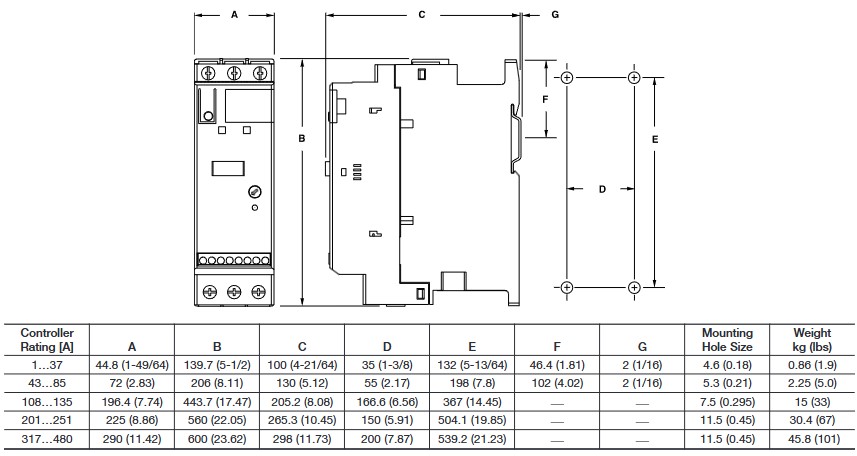

| Габариты (Ш×В×Г) | 44.8/13.97/11 см |
Контроллеры плавного пуска Allen-Bradley — это микропроцессорные устройства, предназначенные для повышения эффективности запуска и остановки электродвигателей. Эти контроллеры разработаны для управления трёхфазными двигателями и оснащены встроенной защитой от перегрузки. Для регулирования напряжения при запуске, работе и остановке двигателя используются шесть тиристоров — по два на каждую фазу. После того как двигатель набирает полную скорость, на него подаётся полное входное напряжение. Устройства с встроенным шунтирующим механизмом замыкают тиристоры своими встроенными байпасными контактами, рассчитанными на токи категории AC1. Это уменьшает нагрев и позволяет использовать более компактное оборудование, что особенно важно при ограниченном пространстве установки. В моделях с полностью твердотельной схемой тиристоры остаются в цепи постоянно, обеспечивая повышенную устойчивость к тяжёлым условиям эксплуатации (например, ударным нагрузкам) и интенсивным рабочим циклам.
