B6S отличается от автоматических A6S и W6S тем, что авария по высокому давлению требует ручного сброса. Это исключает самопроизвольный повторный запуск после серьезного превышения давления.
0715569 дает установке больший запас по высокому давлению до аварийного отключения. После срабатывания все равно требуется снижение давления и ручной сброс.
Разница 2,2 бар относительно 0715563 делает эти два B6S неэквивалентными. Более высокий порог нельзя использовать без проверки допустимого давления компонентов.
Давление должно снизиться примерно на 5 бар относительно точки cut-out. После устранения причины оператор выполняет внешний ручной reset.
| PCN | 0715569 |
| Фиксированный cut-out | 29,5 бар |
| Тип возврата | внешний ручной |
| Демпфер | есть |
| Подключение | 7/16-20 UNF, внутренняя резьба со штоком Schrader |
| Испытательное давление | 50 бар |
| Контакт | SPDT |
Для B6S особенно важно указывать PCN, потому что название семейства используется для нескольких разных аварийных порогов.

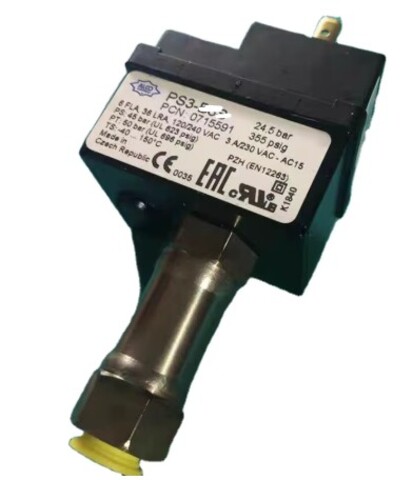

PS3-B6S 0715569: cut-out 29,5 бар, ручной возврат. Более высокий или более низкий B6S изменит уровень аварийной защиты.
