B6S отличается от автоматических A6S и W6S тем, что авария по высокому давлению требует ручного сброса. Это исключает самопроизвольный повторный запуск после серьезного превышения давления.
PCN 0715563 используется как аварийная защита: после достижения 27,3 бар контакт срабатывает, а автоматический повторный запуск не допускается.
Порог ниже, чем у 0715569. Поэтому эта версия обеспечивает более раннее вмешательство и должна применяться там, где допустимое давление системы требует именно такого ограничения.
Давление должно снизиться примерно на 5 бар относительно точки cut-out. После устранения причины оператор выполняет внешний ручной reset.
| PCN | 0715563 |
| Фиксированный cut-out | 27,3 бар |
| Тип возврата | внешний ручной |
| Демпфер | есть |
| Подключение | 7/16-20 UNF, внутренняя резьба со штоком Schrader |
| Испытательное давление | 50 бар |
| Контакт | SPDT |
Для B6S особенно важно указывать PCN, потому что название семейства используется для нескольких разных аварийных порогов.

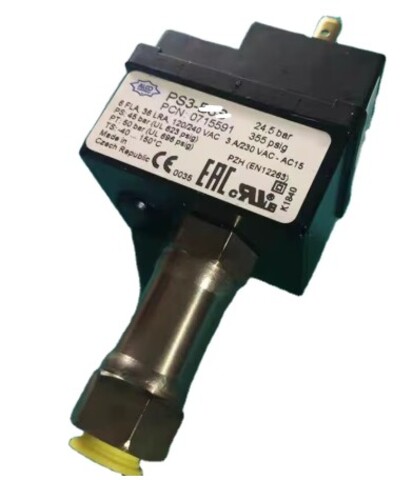

PS3-B6S 0715563: cut-out 27,3 бар, ручной возврат. Более высокий или более низкий B6S изменит уровень аварийной защиты.
