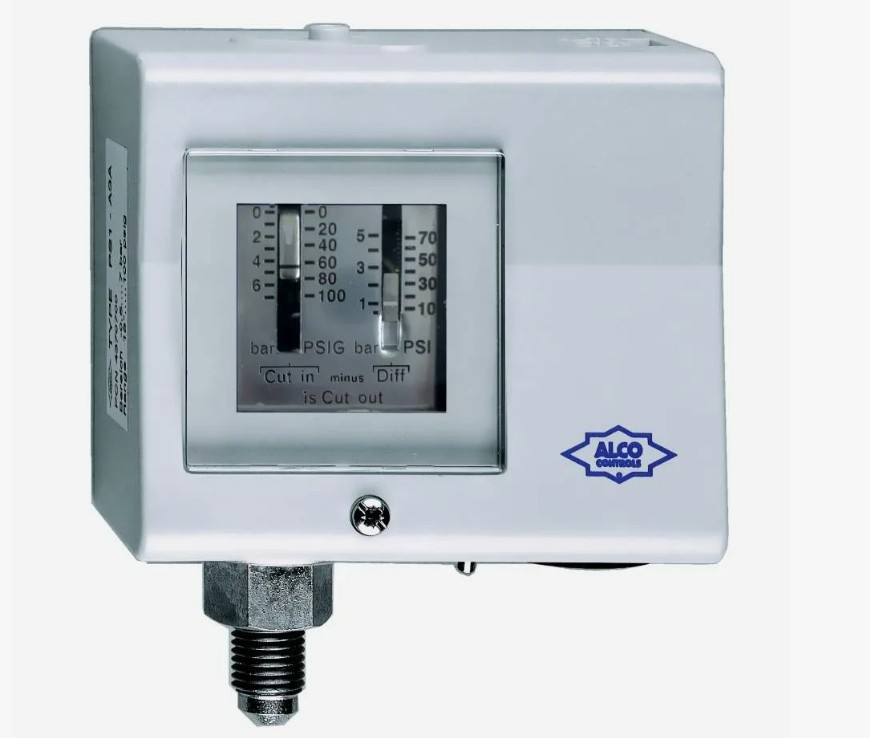

PS1-A5L относится к регулируемой серии PS1 и работает по высокое давление hp. Рабочий диапазон составляет 6-31 бар; возврат - автоматический.
Реле контролирует высокую сторону и может использоваться для управления или автоматического ограничения давления нагнетания в штатных режимах.
Регулируемый дифференциал позволяет адаптировать поведение реле к конкретной схеме, не переходя на фиксированное PS3.
| Модель / PCN | PS1-A5L / 4715136 |
| Сторона контура | высокое давление HP |
| Диапазон регулирования | 6-31 бар |
| Тип возврата | автоматический |
| Подключение | капилляр с трубкой 1/4 дюйма под пайку |
| Дифференциал / возврат | 2-15 |
| Заводская настройка | 16 / 20 бар |
| Испытательное давление | 35 бар |
| Контакт | SPDT |
Капилляр с трубкой под пайку позволяет вынести корпус реле и одновременно сохранить жесткое паяное подключение к холодильному контуру.
Капилляр с паяным концом сочетает удаленное размещение корпуса и жесткое соединение с трубопроводом.
PS1 отличается от фиксированных PS3 возможностью настройки рабочей точки. Но внутри PS1 одинаковый диапазон еще не означает прямую взаимозаменяемость: тип возврата и соединение по давлению должны совпадать с проектной логикой.
Для PS1-A5L 4715136 при замене сверяйте диапазон 6-31 бар, возврат автоматический и подключение капилляр с трубкой 1/4 дюйма под пайку. Эти признаки важнее внешнего сходства корпуса.
