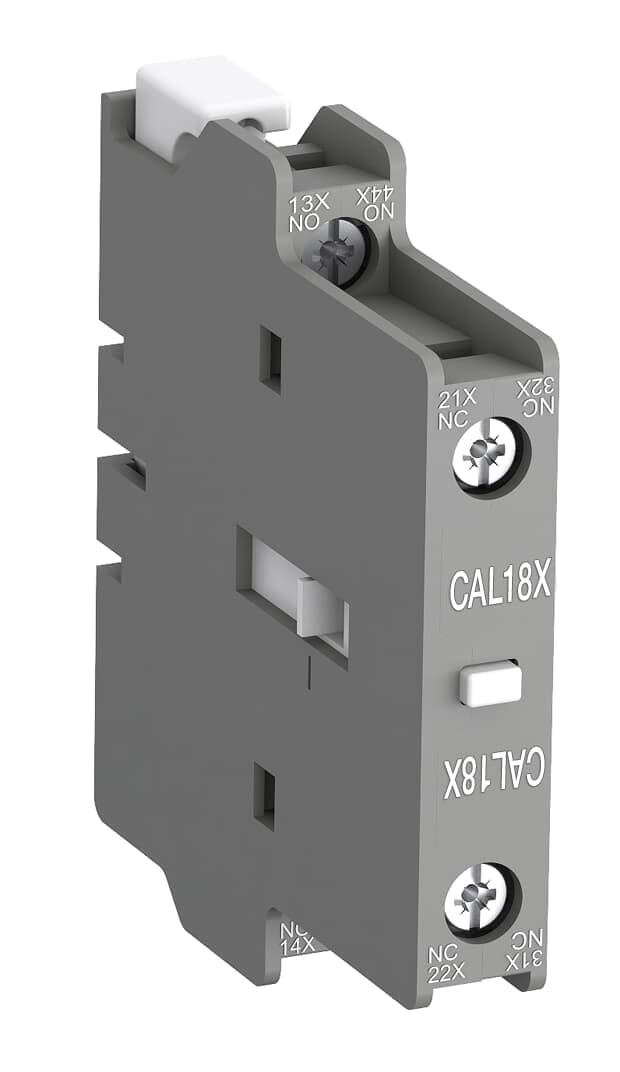

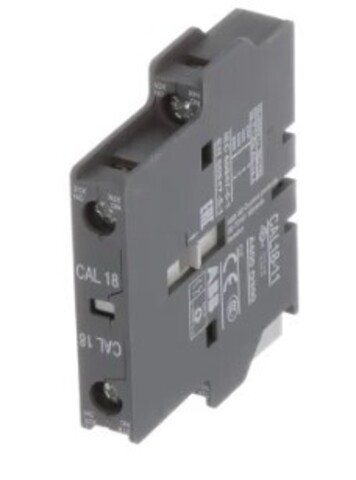

ABB CAL18X‑11 представляет собой блок вспомогательных контактов, используется для расширения функциональности контакторов серии AX и AF, контроля состояния и управления цепями сигнализации.
Модуль CAL18X‑11 от компании ABB (ранее ASEA Brown Boveri) представляет собой фронт- или боковой монтируемый блок вспомогательных контактов для контакторов и приводных решений низкого напряжения. Данный модуль предоставляет функцию мгновенных коммутационных переключений, имеет 1 нормально разомкнутый (NO) и 1 нормально замкнутый (NC) контакт, что позволяет гибко организовать схемы управления и сигнализации. Артикул 1SFN019820R1011 является заводским кодом ABB именно для версии CAL18X‑11 с конфигурацией контактов 1NO+1NC и монтажной совместимостью с сериями AX/AF/AF–серии. Контактный блок рассчитан на ток до 16 A при напряжении до 690 V AC и имеет степень защиты IP20. Переключатель устанавливается сбоку или спереди на соответствующий контактор, обеспечивая компактность и удобство монтажа, при этом вес блока составляет примерно 0.09 lbs (~40 г) . Применяется в промышленных автоматизированных системах: для контроля состояния контактора, управления звуковыми/световыми сигналами, остановки двигателя, запуска цепей безопасности, индикации размыкания и других схем.
| Производитель | ABB Ltd. (Швейцария) |
| Серия | CAL |
| Модель | CAL18X‑11 |
| Внутренний код | 1SFN019820R1011 |
| Конфигурация контактов | 1 NO + 1 NC |
| Номинальный ток | 16 A при 400…690 V AC |
| Степень защиты | IP20 |
| Напряжение цепи контроля | до 690 V AC |
| Монтаж | Фронтально или сбоку (AX/AF серии) |
| Вес | 0,04 кг |
| Артикул производителя | 1SFN019820R1011 |
-Мгновенная коммутация — эффективна для сигнализации и управленческих схем.
- Универсальный монтаж — поддерживает фронт и боковое размещение.
- Компактность — малоразмерный дизайн, лёгкий с учётом веса.
- Высокий ток — до 16 A при до 690 V AC.
- Широкая совместимость — подходит к популярным контакторам AX, AF.
- Надёжный интерфейс — IP20, монтаж Pozidriv.
Auxiliary contact blocks, side mounted — предназначены для расширения функциональности контакторов с дополнительными регулируемыми контактами 1NO+1NC, обеспечивая индикацию и управление вспомогательными цепями.
