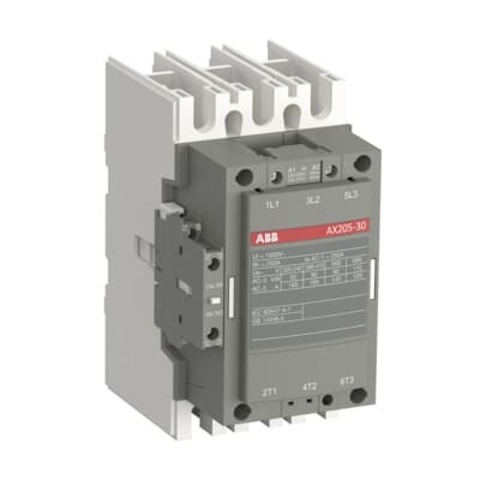

ABB AX205‑30‑11‑80 (внутренний артикул 1SFL501074R8011) представляет собой мощный трёхполюсный блок-контактор, применяется в управлении крупными трёхфазными двигателями и силовыми цепями до 1000 V.
Контактор AX205‑30‑11‑80 входит в серию AX205 от ABB представляет собой высокомощных блок-контакторов, рассчитанных на ток до 205 A AC‑1 и напряжение до 1000 V AC. Его Order Code 1SFL501074R8011 однозначно идентифицирует эту модель с катушкой 220–240 V AC и встроенным вспомогательным блоком 1NO+1NC. Модель имеет 3 основных NO-контакта, 1 вспомогательный NO и NC. С номинальным током AC‑3 на 110 kW при 400 V и 59 kW при 230 V, данный контактор рассчитан для серьёзных промышленных нагрузок. Тепловой ток до 275 A и короткозамыкательный ток до 1800 A (1 с) дают высокую надёжность при запуске и остановке крупных двигателей . Скорость коммутирования — до 300 циклов/ч (электрическая), а механический ресурс — 5 млн операций . Контактор соответствует стандартам IEC 60947‑4‑1 с изоляцией Ui=690 V AC и импульсной стойкостью 8 kV. Корпус (ширина 111.5 мм, глубина 162.3 мм, высота 196 мм, вес 3.2 кг) оснащён фронтальными клеммами (bars), крепится на DIN-рейку или винтами. Степень защиты IP20, температура эксплуатации — от –40 до +70 °C (без реле) и до +55 °C (с реле перегрузки)/ Серия AX известна компактностью, удобством подключения (все клеммы впереди, Pozidriv #2), экологичным дизайном без вредных веществ и гибкостью благодаря аксессуарам: дополнительные контакты, подавители перенапряжения, реле перегрузки. Применяется: стартеры DOL и звезда–треугольник, системы автоматизации, насосы, компрессоры, HVAC и другие промышленные нагрузки с большими токами в ограниченном пространстве.
| Производитель | ABB Ltd. (Швейцария) |
| Серия | AX205 |
| Модель | AX205‑30‑11‑80, Order Code: 1SFL501074R8011 |
| Номинальный ток AC‑3 | 110 kW @400 V; 59 kW @230 V |
| Номинальный ток AC‑1 | 205 A (220–240 V); 170 A @690 V |
| Основные контакты | 3 × NO |
| Вспомогательные контакты | 1 × NO + 1 × NC |
| Управляющая катушка | 220–240 V AC ±10%, 50/60 Hz |
| Тепловой ток Ith | 275 A @40 °C, 250 A @55 °C, 180 A @70 °C |
| Короткозамыкательный ток (1 с) | 1800 A |
| Частота коммутирования | ≤ 300 циклов/ч |
| Механическая долговечность | 5 млн операций |
| Диапазон температуры | –40…+70 °C (без реле) / –25…+55 °C (с реле) |
| IP защита | IP20 |

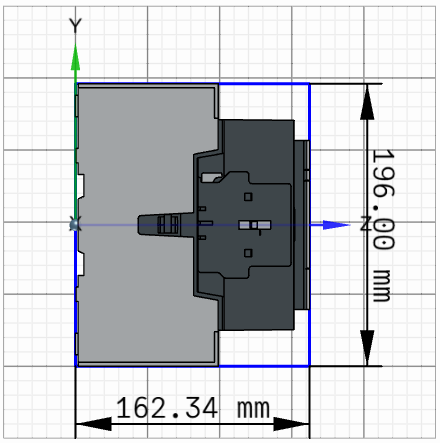

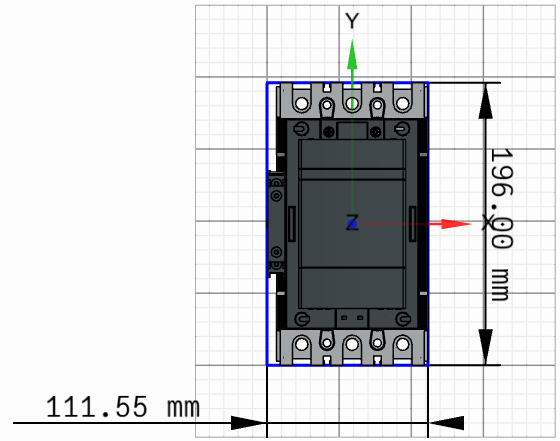

| Габариты (Ш×Г×В) | 111.5 × 162.3 × 196 мм |
| Вес | 3.2 кг |
| Стандарты | IEC 60947‑4‑1, CB, CE, UL, CCC |
- Высокая мощность — до 110 kW при 400 V, 205 A в AC‑1.
- Короткозамыкательная стойкость — 1800 A на 1 с.
- Компактность — корпус 111 мм ширины, экономит место.
- Удобный монтаж и подключение — фронтальные клеммы и Pozidriv #2.
- Экологичный — RoHS‑соответствие, анти-поллютнтный дизайн.
- Гибкая интеграция — аксессуары: контакты, подавители, реле перегрузки.
- Долговечность — 5 млн операций.
- Специальное выполнение — выдерживает температуру до +70 °C и высоту до 3000 м
Контакторы серии AX — компактное, надёжное решение для управления двигателями и силовыми цепями до 690 V AC. Удобство монтажа, долговечность и экологичность — основные преимущества. 205 A номинальный ток, катушка 220–240 V AC, три основных и один вспомогательный контакт — оптимален для промышленного применения высокой мощности.
