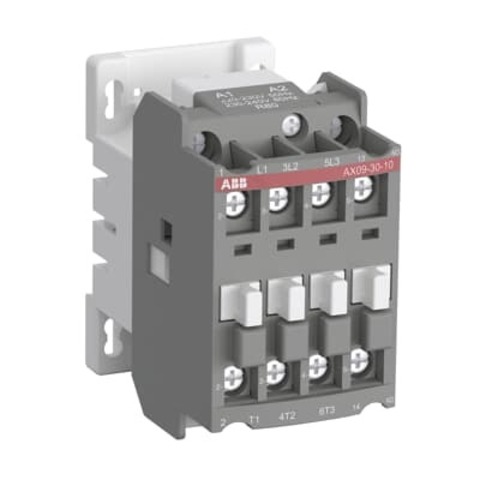

ABB серии AX, модель AX09-30-01-80 представляет собой блочный контактор, который используется для коммутации и управления трехфазными электродвигателями и другими силовыми нагрузками в промышленных и бытовых электросетях. Его основное назначение - дистанционное включение и отключение мощных потребителей, а также защита от перегрузок и коротких замыканий в комплексе с другими устройствами.
Контактор ABB AX09-30-01-80 представляет собой высоконадежный электромагнитный контактор, который относится к серии AX, разработанной для широкого спектра применений в системах управления и автоматизации. Он также известен под названиями пускатель, магнитный пускатель или силовой контактор. Устройство представляет собой трехполюсный контактор с одним встроенным вспомогательным нормально замкнутым НЗ контактом. Управляющая катушка контактора рассчитана на переменный ток AC с номинальным напряжением 220-230 В при частоте 50 Гц и 230-240 В при 60 Гц.
Контактор ABB AX09-30-01-80 является частью обширной линейки продукции, разработанной компанией ABB, которая является крупным международным производителем из Швейцарии. Серия AX ориентирована на простоту установки и высокую производительность, что делает ее популярным выбором для инженеров-электриков и технических специалистов.
AX09-30-01 - это базовое обозначение, которое дополняется другими символами, указывающими на напряжение катушки. Например:
AX09-30-01-80: контактор с катушкой на 220-230 В AC (50 Гц) / 230-240 В AC (60 Гц). Это, пожалуй, наиболее распространенный вариант.
AX09-30-01-81: контактор с катушкой на 24 В AC (50/60 Гц).
Вся серия AX09-30-01 имеет следующие общие характеристики:
3 главных полюса, нормально разомкнутых (NO).
0 дополнительных нормально разомкнутых (NO) контактов.
1 дополнительный нормально замкнутый (NC) контакт.
То есть, цифры в обозначении 30-01 расшифровываются как:
30 - 3 главных NO контакта, 0 дополнительных NO контактов.
01 - 0 дополнительных NO контактов, 1 дополнительный NC контакт.
| Производитель | ABB Швейцария |
| Серия | AX |
| Модель | AX09-30-01-80 |
| Тип контактора | Блочный, 3-полюсный |
| Количество главных контактов | 3NO (нормально открытых) |
| Вспомогательные контакты | 1NC (нормально закрытый) |
| Номинальное рабочее напряжение (Ue) | до 690 В AC |
| Номинальное напряжение управляющей катушки (Us) |
|
| Номинальный рабочий ток (Ie) (при AC-3) | 9 А (при 400 В) |
| Номинальная коммутируемая мощность (AC-3) |
|
| Номинальный рабочий ток (Ie) (при AC-1) | 22 А (при 400 В) |
| Номинальное импульсное выдерживаемое напряжение (Uimp) |
6 кВ |
| Степень защиты | IP20 |
| Тип клемм | Винтовые |
| Габаритные размеры (ШхВхГ) | 44 x 74 x 74 мм |
| Вес | 0.326 кг |
| Частота переключений |
|
- Компактность и дизайн: Благодаря блочной конструкции, контакторы серии AX09-30-01-80 имеют малые габариты, что позволяет экономить место в электрощитах и шкафах управления.
- Универсальность установки: Модель может монтироваться как на стандартную DIN-рейку, так и на монтажную панель, обеспечивая гибкость при сборке.
- Встроенный вспомогательный контакт: Наличие одного встроенного нормально закрытого (NC) вспомогательного контакта расширяет возможности применения, позволяя легко реализовывать схемы блокировки и сигнализации без использования дополнительных аксессуаров.
- Дополнительные аксессуары: Контактор совместим с широким спектром дополнительных аксессуаров, таких как блоки вспомогательных контактов (для фронтального или бокового монтажа), устройства для подавления перенапряжений, механические блокировки и пневматические реле выдержки времени.
- Надежная коммутация: Высокая электрическая и механическая износостойкость обеспечивает длительный срок службы, что критически важно для промышленных систем, где требуется частая коммутация.
Контакторы серии AX09-AX25 от ABB были разработаны с учетом простоты, надежности и эффективности. Они представляют собой идеальное решение для управления трехфазными электродвигателями и силовыми цепями переменного тока.
