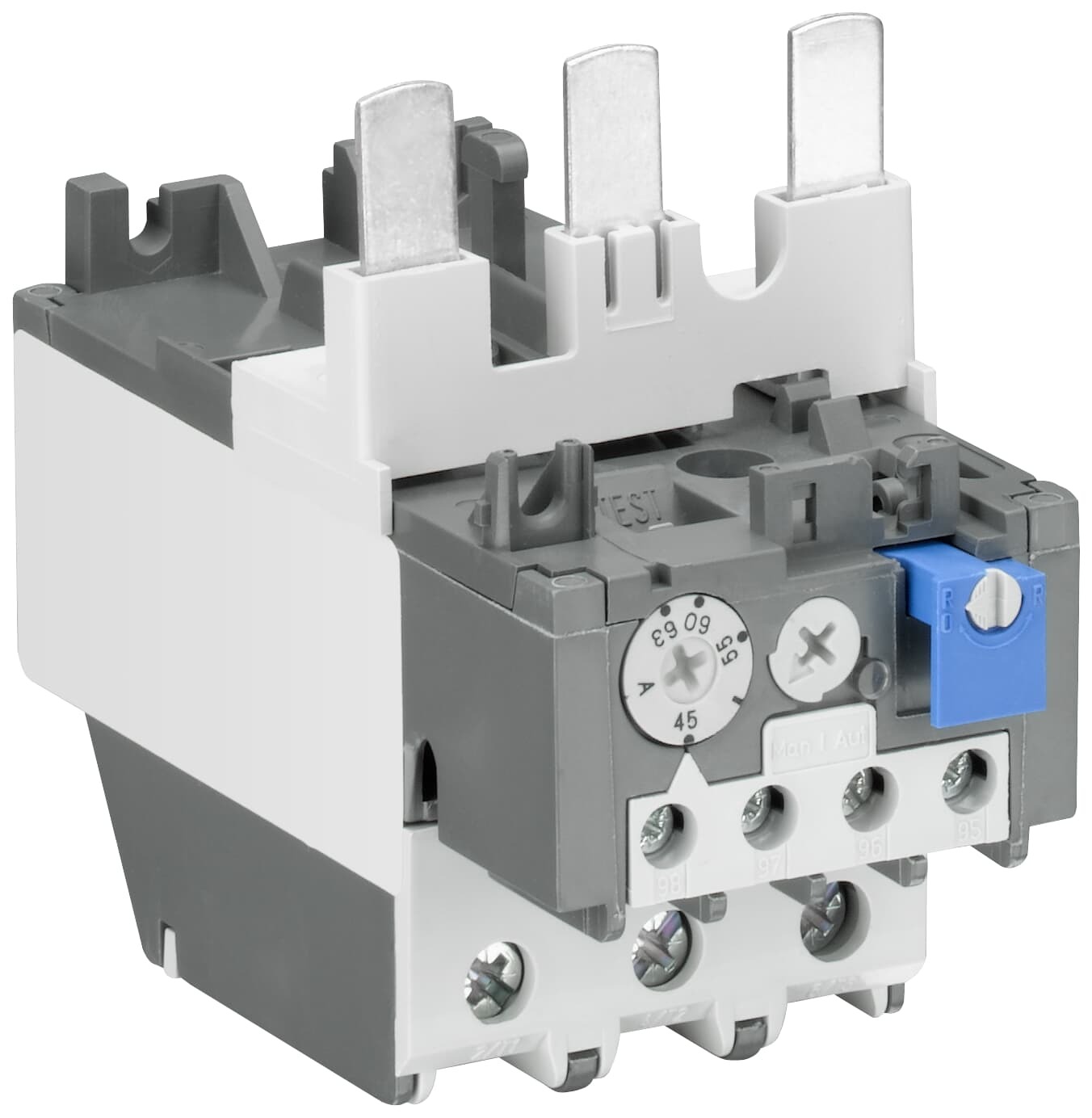

ABB TA75DU-63M представляет собой трехполюсное тепловое реле перегрузки, предназначенное для защиты электродвигателей от перегрузки и обрыва фазы. Оно является частью системы управления двигателем и напрямую монтируется на контакторы для обеспечения надежной и быстрой защиты.
Реле перегрузки TA75DU-63M с артикулом 1SAZ321201R2005 производится компанией ABB, мировым лидером в области электротехнического оборудования и автоматизации. Это реле является ключевым элементом в цепях управления двигателями, обеспечивая их защиту от повреждений, вызванных тепловыми перегрузками.
Принцип работы реле основан на биметаллических пластинах: каждая фаза главного силового контура проходит через отдельный биметаллический элемент. При превышении заданного номинального тока биметалл нагревается и изгибается, активируя механизм расцепления. Этот механизм, в свою очередь, размыкает контакты управления (НЗ-контакт) в цепи контактора, тем самым отключая питание двигателя и предотвращая его перегрев.
Данная модель имеет регулируемый диапазон тока от 45.0 до 63.0 A, что делает ее универсальной для различных двигателей в этом диапазоне. Реле TA75DU-63M относится к классу расцепления 10A, что указывает на быструю реакцию на перегрузку (срабатывание происходит в течение 10 секунд при семикратном превышении номинального тока).
Дополнительные функции, такие как температурная компенсация, обеспечивают надежную работу в условиях меняющейся температуры окружающей среды. Реле также оснащено кнопками "STOP" и "TEST" для проверки его работоспособности без фактической подачи тока. Сброс после срабатывания может быть выполнен как вручную, так и автоматически.
| Фирма-изготовитель | ABB |
| Серия | TA DU |
| Модель | TA75DU-63M |
| Тип | Трехполюсное тепловое реле перегрузки |
| Диапазон регулирования тока | 45.0 - 63.0 А |
| Класс расцепления | 10A |
| Вспомогательные контакты | 1 НО + 1 НЗ |
| Номинальное рабочее напряжение (Ue) | до 690 В AC |
| Тип монтажа | Непосредственно на контактор |
| Степень защиты | IP20 |
| Рабочая температура | от -25°C до +55°C |
- Надежная защита. Эффективно защищает двигатель от перегрузки и обрыва фазы.
- Универсальность. Широкий диапазон регулировки тока позволяет использовать реле с различными двигателями.
- Двойной режим сброса. Возможность выбора между ручным и автоматическим сбросом.
- Температурная компенсация. Обеспечивает точность срабатывания независимо от температуры окружающей среды.
- Встроенные функции. Кнопки "Test" и "Stop" упрощают ввод в эксплуатацию и обслуживание.
ABB позиционирует свои тепловые реле перегрузки, включая серию TA, как экономичные и надежные устройства для защиты электродвигателей. Производитель подчеркивает, что эти реле обеспечивают быструю и точную защиту, легко интегрируются с контакторами ABB и имеют ряд функций, упрощающих их эксплуатацию и обслуживание.
