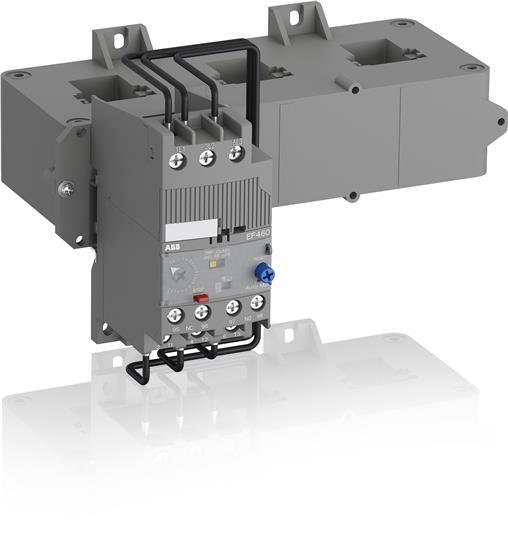

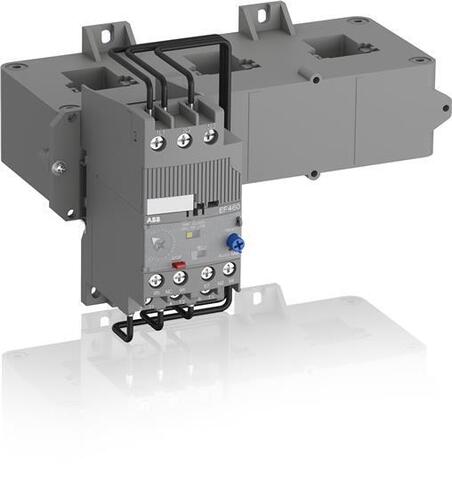

ABB, модель 1SAX721001R1101, представляет собой электронное реле перегрузки EF460-500 с диапазоном уставки от 150 до 500 А, предназначенное для использования с контакторами серии AF400 и AF460 в промышленных силовых цепях. Данный прибор применяется для защиты трехфазных электродвигателей и другого оборудования от перегрузок и аварийных режимов.
Электронное реле перегрузки ABB EF460-500 (артикул 1SAX721001R1101) реализует современный способ защиты мощных двигателей и систем автоматизации, обеспечивая точный контроль параметров перегрузки. Оно способно работать с токами в диапазоне 150-500 А, поддерживает три класса перегрузки: 10E, 20E и 30E, что позволяет гибко настраивать реле под различные задачи эксплуатации - для стандартного, тяжелого либо особо тяжелого пуска двигателя.
Реле изолировано по входу и управляется независимо от напряжения питания аппарата, обеспечивая устойчивую работу в условиях нестабильности сети. Предусмотрено наличие одного нормально закрытого и одного нормально открытого вспомогательного контакта для коммутации устройств оповещения либо внешней автоматики. Монтаж осуществляется с помощью винтовых зажимов, а корпус спроектирован для установки как на DIN-рейку, так и непосредственно в шкаф.
EF460-500 поддерживает интеграцию с ПЛК и системами мониторинга по стандартным протоколам, быстро реагирует на превышение заданных токовых параметров, отключая нагрузку и предотвращая повреждение и перегрев оборудования. Диапазон рабочих температур реле - от -20 до +60°C, а номинальное изоляционное напряжение до 1000 В, что делает его пригодным для промышленной среды. Применяется в электрических распределительных щитах, автоматических и ручных станциях, насосных агрегатах, вентиляционной технике и других сферах.
| Фирма-изготовитель | ABB |
| Страна изготовления | Германия / Швеция |
| Серия | EF460/500 |
| Модель | 1SAX721001R1101 |
| Диапазон уставки тока | 150 – 500 А |
| Класс перегрузки | 10E / 20E / 30E |
| Совместимость | Контакторы AF400, AF460 |
| Номинальное изолирующее напряжение | 1000 В |
| Тип контактов | 1 NC + 1 NO |
| Монтаж | DIN-рейка / винтовые зажимы |
| Рабочая температура | -20 … +60 °C |
| Тип устройства | Электронное реле перегрузки |
| Применение | Защита электродвигателей, промышленная автоматика |
- Электронный контроль перегрузки с точной настройкой диапазона от 150 до 500 А
- Три класса перегрузки для разных типов пуска и нагрузки
- Подходит для мощных контакторов ABB AF400, AF460
- Встроенные вспомогательные контакты для внешней автоматики
- Поддержка монтажа на DIN-рейку и устойчивость к механическим воздействиям
- Быстрая реакция на аварийные токи, защита оборудования
- Рабочий диапазон температур для промышленного использования
- Возможность интеграции с системами диспетчеризации и ПЛК
Электронные реле перегрузки ABB - просты в использовании и обеспечивают эффективную защиту стандартных электродвигателей. Благодаря высокой надежности и гибким настройкам они позволяют повысить безопасность и бесперебойность работы оборудования даже при максимальных нагрузках.
