Классическая система диспетчеризации подразумевает наличие контроллеров, которые управляют инженерными системами (тепловые пункты, отопление, кондиционирование, вентиляция, освещение), собирают данные (мониторинг температуры, давления, влажности, концентрации СО2, состояния автоматических выключателей) и системы интерфейса машина-человек. Контроллеры требуют разработки собственной (если не стандартное применение) или использование готовой (стандартной) программы управления. В первом случае требуются затраты на работу специалиста по разработке программы, иногда на приобретение среды разработки. Во втором случае потребуется найти готовую программу (зачастую присутствуют на сайте завода изготовителя контроллеров) и загрузить в контроллер. Система интерфейса машина-человек состоит из компьютера с монитором, на котором отображаются планы и мнемосхемы инженерных систем, и специального программного обеспечения для отображения, архивирования информации, так называемой SCADA. Приобретение компьютера, приобретение и настройка SCADA системы требует значительных затрат времени специалиста и денег.
Для снижения затрат на развертывание SCADA системы и программирования котроллеров фирма Johnson Controls разработала новую систему под названием Verasys.
Линейка Verasys позволяет, в случае применения стандартного решения (доступно у поставщика оборудования), реализовать систему диспетчеризации:
- без затрат на программирование контроллеров (стандартная программа, программирование через USB накопитель);
- без затрат на использование компьютера, настройка и управление доступно через WEB интерфейс с мобильного устройства (телефон, планшет).
Варианты стандартного применения
Стандартные решения по системам вентиляции, отопления и электроснабжения могут быть сконфигурированы под каждое решение.
Проектировщику систем автоматизации необходимо ориентироваться на электрические схемы с сохранением мест подключения датчиков и исполнительных механизмов по их назначению к контроллеру.
Специалисты ООО «Центр управления» готовы предоставить Заказчику и проектировщикам АСУТП необходимую документацию и помощь.

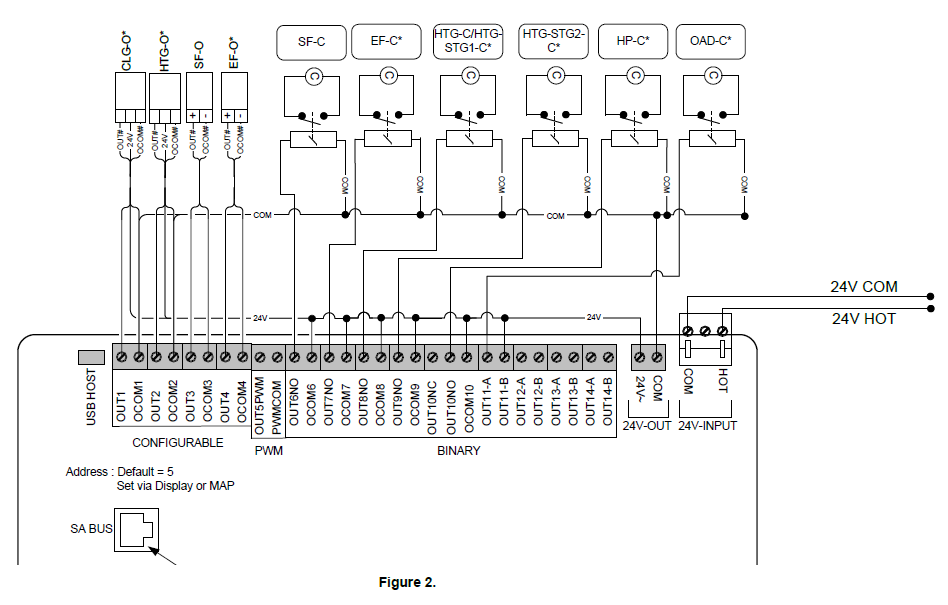

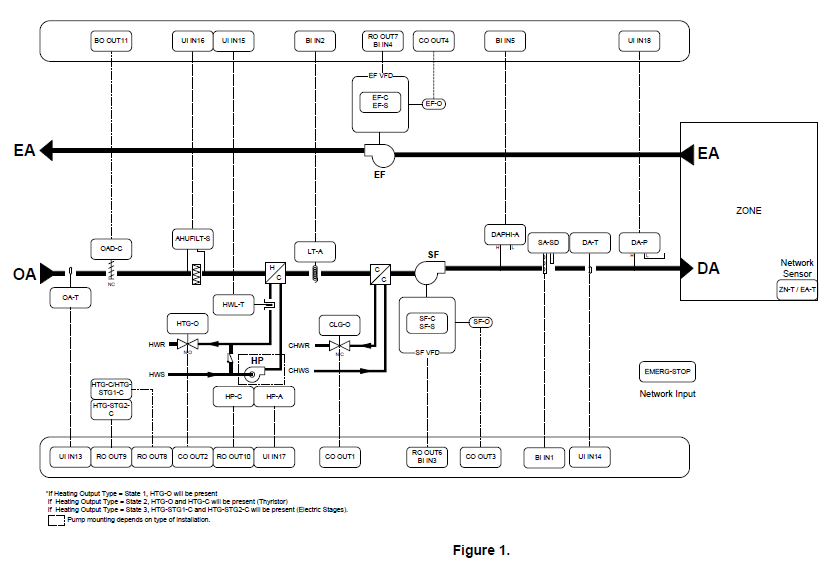

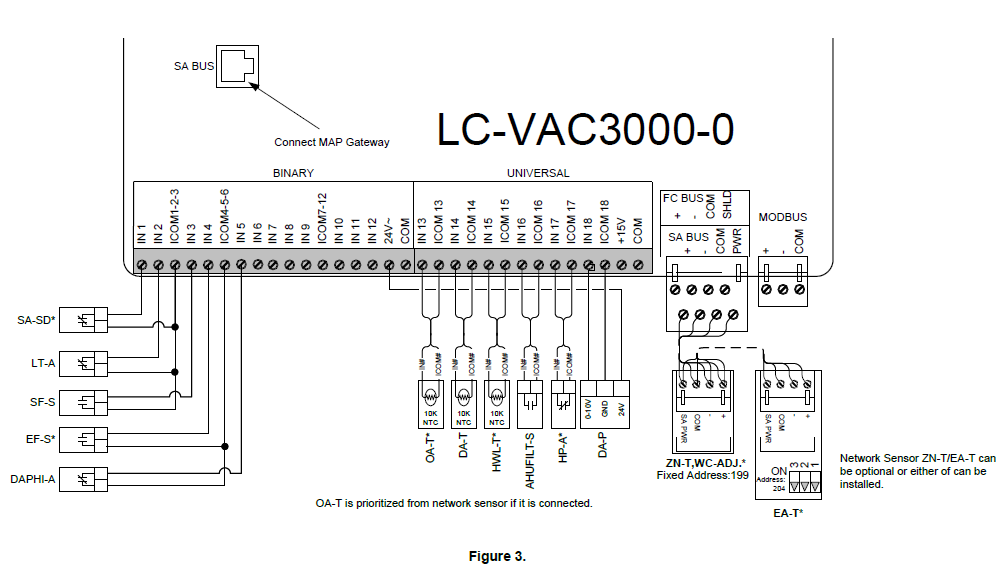

Приточно-вытяжная установка без рекуперации
|
Controller |
Point Type |
Object Name |
Expanded ID |
Field Device |
Signal |
|
LC-VAC3000-0 |
BI IN1 |
SA-SD* |
Supply Air Smoke Detector |
Control Panel |
Dry Contact |
|
LC-VAC3000-0 |
BI IN2 |
LT-A |
Freeze Stat Alarm |
Control Panel |
Dry Contact |
|
LC-VAC3000-0 |
BI IN3 |
SF-S |
Supply Fan Status |
Current Relay |
Dry Contact |
|
LC-VAC3000-0 |
BI IN4 |
EF-S* |
Exhaust Fan Status |
Current Relay |
Dry Contact |
|
LC-VAC3000-0 |
BI IN5 |
DAPHI-A |
Discharge Air Pressure High Alarm |
P233A-10-PKC |
Dry Contact |
|
LC-VAC3000-0 |
BI IN6 |
Spare |
Spare |
Spare |
Spare |
|
LC-VAC3000-0 |
BI IN7 |
Spare |
Spare |
Spare |
Spare |
|
LC-VAC3000-0 |
BI IN8 |
Spare |
Spare |
Spare |
Spare |
|
LC-VAC3000-0 |
BI IN9 |
Spare |
Spare |
Spare |
Spare |
|
LC-VAC3000-0 |
BI IN10 |
Spare |
Spare |
Spare |
Spare |
|
LC-VAC3000-0 |
BI IN11 |
Spare |
Spare |
Spare |
Spare |
|
LC-VAC3000-0 |
BI IN12 |
Spare |
Spare |
Spare |
Spare |
|
LC-VAC3000-0 |
UI IN13 |
OA-T* |
Outside Air Temperature |
TS-6340E-000 |
10K NTC Thermistor |
|
LC-VAC3000-0 |
UI IN14 |
DA-T |
Supply Air Temperature |
TS-6340D-xxx |
10K NTC Thermistor |
|
LC-VAC3000-0 |
UI IN15 |
HWL-T* |
Hot Water Coil Leaving Temperature |
TS-6340D-xxx |
10K NTC Thermistor |
|
LC-VAC3000-0 |
UI IN16 |
AHUFILT-S |
Filter Status |
Control Panel |
Dry Contact |
|
LC-VAC3000-0 |
UI IN17 |
HP-A* |
Heating Coil Pump Alarm |
Control Panel |
Dry Contact |
|
LC-VAC3000-0 |
UI IN18 |
DA-P |
Supply Air Static Pressure |
DP2500-R8-D |
0-10 VDC |
|
LC-VAC3000-0 |
CO OUT1 |
CLG-O* |
Cooling Output |
VGxxxx |
0-10VDC |
|
LC-VAC3000-0 |
CO OUT2 |
HTG-O* |
Heating Output |
VGxxxx |
0-10VDC |
|
LC-VAC3000-0 |
CO OUT3 |
SF-O |
Supply Fan Output |
SF VFD |
0-10VDC |
|
LC-VAC3000-0 |
CO OUT4 |
EF-O* |
Exhaust Fan Output |
EF VFD |
0-10VDC |
|
LC-VAC3000-0 |
AO OUT5 |
Spare |
Spare |
Spare |
Spare |
|
LC-VAC3000-0 |
RO OUT6 |
SF-C |
Supply Fan Command |
Relay |
24 VAC Maintained |
|
LC-VAC3000-0 |
RO OUT7 |
EF-C* |
Exhaust Fan Command |
Relay |
24 VAC Maintained |
|
LC-VAC3000-0 |
RO OUT8 |
HTG-C/HTG-STG1-C* |
Heating Enable Command/Heating Stage 1 Command |
Relay |
24 VAC Maintained |
|
LC-VAC3000-0 |
RO OUT9 |
HTG-STG2-C* |
Heating Stage 2 Command |
Relay |
24 VAC Maintained |
|
LC-VAC3000-0 |
RO OUT10 |
HP-C* |
Heating Coil Pump Command |
Relay |
24 VAC Maintained |
|
LC-VAC3000-0 |
BO OUT11 |
OAD-C* |
Outdoor Air Damper Command |
Relay |
24 VAC Maintained |
|
LC-VAC3000-0 |
BO OUT12 |
Spare |
Spare |
Spare |
Spare |
|
LC-VAC3000-0 |
BO OUT13 |
Spare |
Spare |
Spare |
Spare |
|
LC-VAC3000-0 |
BO OUT14 |
Spare |
Spare |
Spare |
Spare |
|
LC-VAC3000-0 |
SA Bus |
ZN-T* / EA-T* |
Zone Temperature with WC-Adj. Exhaust Air Temperature Sensor |
NS-ATF7002-0 NS-DTN7043-0 |
SAB (add: 199) SAB (add: 204) |

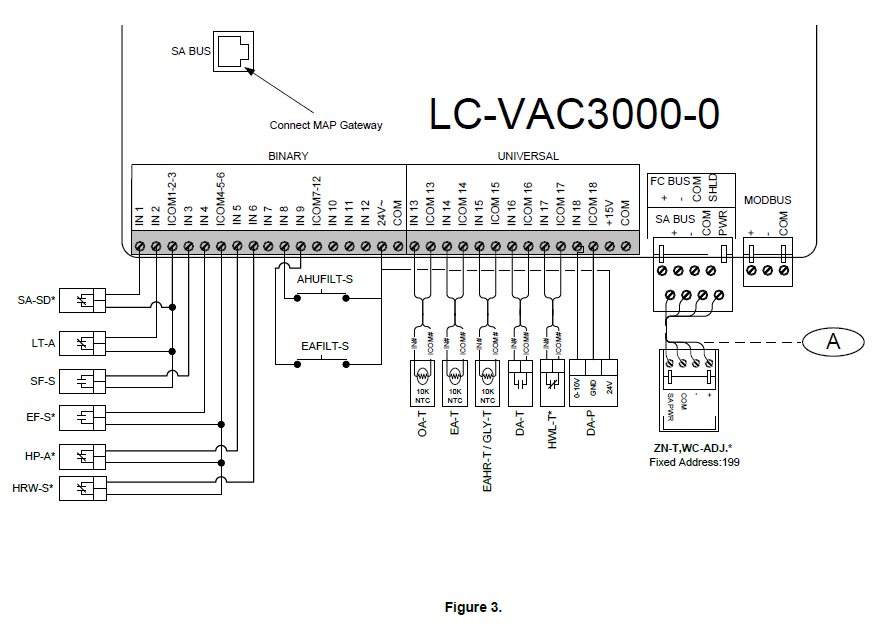

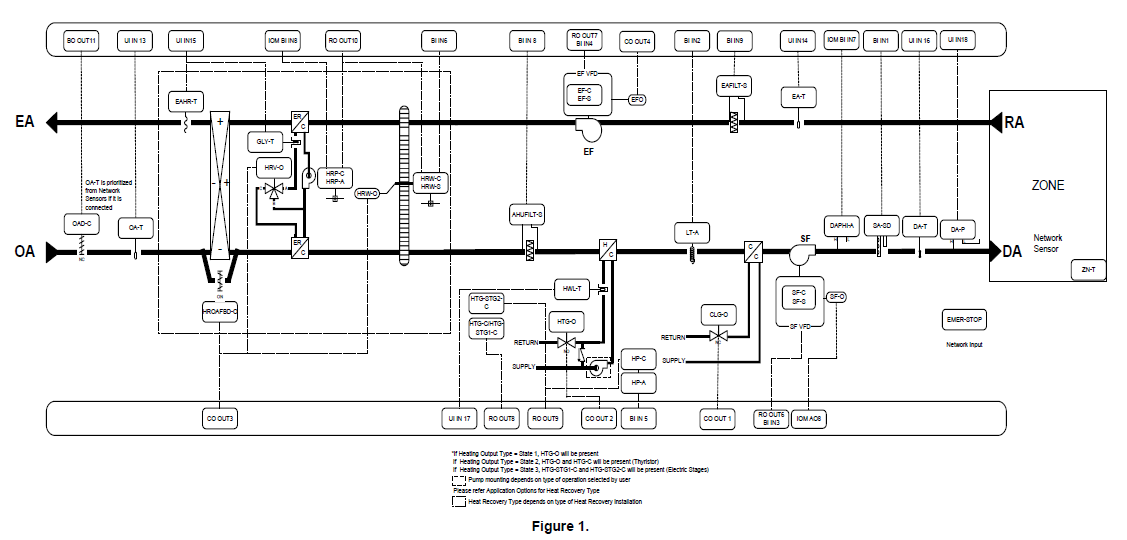

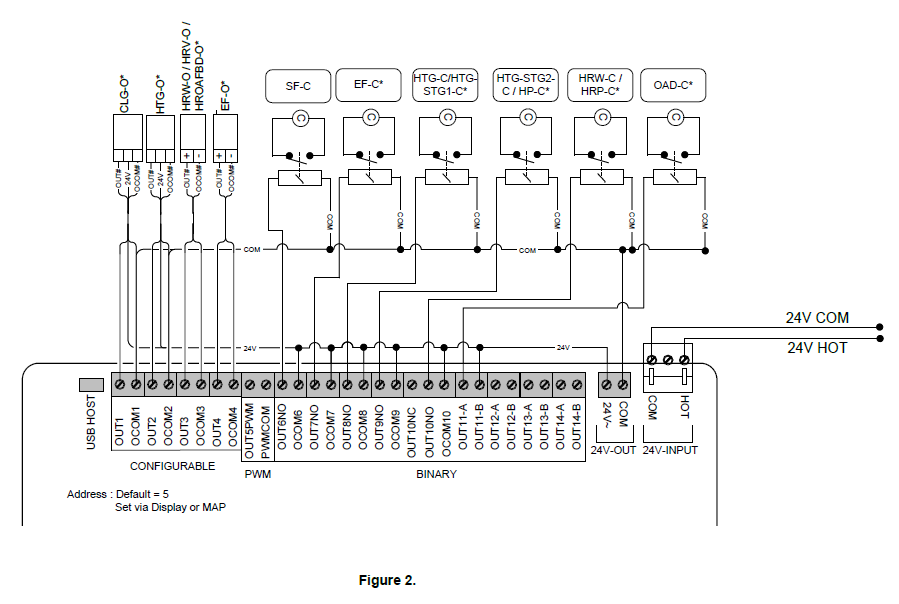

Приточно-вытяжная установка с рекуперацией
|
Controller |
Point Type |
Object Name |
Expanded ID |
Field Device |
Signal |
|
LC-VAC3000-0 |
BI IN1 |
SA-SD* |
Supply Air Smoke Detector |
Control Panel |
Dry Contact |
|
LC-VAC3000-0 |
BI IN2 |
LT-A |
Freeze Stat Alarm |
Control Panel |
Dry Contact |
|
LC-VAC3000-0 |
BI IN3 |
SF-S |
Supply Fan Status |
From Starter Panel |
Dry Contact |
|
LC-VAC3000-0 |
BI IN4 |
EF-S* |
Exhaust Fan Status |
From Starter Panel |
Dry Contact |
|
LC-VAC3000-0 |
BI IN5 |
HP-A* |
Heating Coil Pump Alarm |
Control Panel |
Dry Contact |
|
LC-VAC3000-0 |
BI IN6 |
HRW-S* |
Heat Recovery Wheel Status |
Control Panel |
Dry Contact |
|
LC-VAC3000-0 |
BI IN7 |
Spare |
Spare |
Spare |
Spare |
|
LC-VAC3000-0 |
BI IN8 |
AHUFILT-S |
Filter Status |
Control Panel |
24 VAC Detect |
|
LC-VAC3000-0 |
BI IN9 |
EAFILT-S |
Exhaust Air Filter Status |
Control Panel |
24 VAC Detect |
|
LC-VAC3000-0 |
BI IN10 |
Spare |
Spare |
Spare |
Spare |
|
LC-VAC3000-0 |
BI IN11 |
Spare |
Spare |
Spare |
Spare |
|
LC-VAC3000-0 |
BI IN12 |
Spare |
Spare |
Spare |
Spare |
|
LC-VAC3000-0 |
UI IN13 |
OA-T |
Outside Air Temperature |
TS-6340E-000 |
10K NTC Thermistor |
|
LC-VAC3000-0 |
UI IN14 |
EA-T |
Exhaust Air Temperature |
TS-6340D-xxx |
10K NTC Thermistor |
|
LC-VAC3000-0 |
UI IN15 |
EAHR-T / GLY-T |
Exhaust Air Heat Recovery Temperature / Glycol Temperature |
TS-6340D-xxx |
10K NTC Thermistor |
|
LC-VAC3000-0 |
UI IN16 |
DA-T |
Supply Air Temperature |
TS-6340D-xxx |
10K NTC Thermistor |
|
LC-VAC3000-0 |
UI IN17 |
HWL-T* |
Heating Coil Leaving Temperature |
TS-6340D-xxx |
10K NTC Thermistor |
|
LC-VAC3000-0 |
UI IN18 |
DA-P |
Supply Air Static Pressure |
DP2500-R8-D |
0-10 VDC |
|
LC-VAC3000-0 |
RO OUT6 |
SF-C |
Supply Fan Command |
Relay |
24 VAC Maintained |
|
LC-VAC3000-0 |
RO OUT7 |
EF-C* |
Exhaust Fan Command |
Relay |
24 VAC Maintained |
|
LC-VAC3000-0 |
RO OUT8 |
HTG-C / HTG-STG1-C* |
Heating Enable Command / Heating Stage 1 Command |
Relay |
24 VAC Maintained |
|
LC-VAC3000-0 |
RO OUT9 |
HTG-STG2-C / HP-C* |
Heating Stage 2 Command/ Heating Coil Pump Command |
Relay |
24 VAC Maintained |
|
LC-VAC3000-0 |
RO OUT10 |
HRW-C / HRP-C* |
Heat Recovery Wheel Command/ Glycol Pump Command |
Relay |
24 VAC Maintained |
|
LC-VAC3000-0 |
BO OUT11 |
OAD-C* |
Outdoor Air Damper Command |
Relay |
24 VAC Maintained |
|
LC-VAC3000-0 |
BO OUT12 |
Spare |
Spare |
Spare |
Spare |
|
LC-VAC3000-0 |
BO OUT13 |
Spare |
Spare |
Spare |
Spare |
|
LC-VAC3000-0 |
BO OUT14 |
Spare |
Spare |
Spare |
Spare |
|
LC-VAC3000-0 |
CO OUT1 |
CLG-O |
Cooling Output |
VGxxxx |
0-10VDC |
|
LC-VAC3000-0 |
CO OUT2 |
HTG-O* |
Heating Output |
VGxxxx |
0-10VDC |
|
LC-VAC3000-0 |
CO OUT3 |
HRW-O / HRV-O / HROAFBD-O* |
Heat Recovery Wheel Output / Glycol Valve Output / Heat Recovery OA FBD Output |
VGxxxx |
0-10VDC |
|
LC-VAC3000-0 |
CO OUT4 |
EF-O* |
Exhaust Fan Output |
VGxxxx |
0-10VDC |
|
LC-VAC3000-0 |
AO OUT5 |
|
Spare |
Spare |
|
|
LC-VAC3000-0 |
SA Bus |
ZN-T* |
Zone Temperature with WC-Adj. |
NS-ATF7002-0 |
SAB (add: 199) |
|

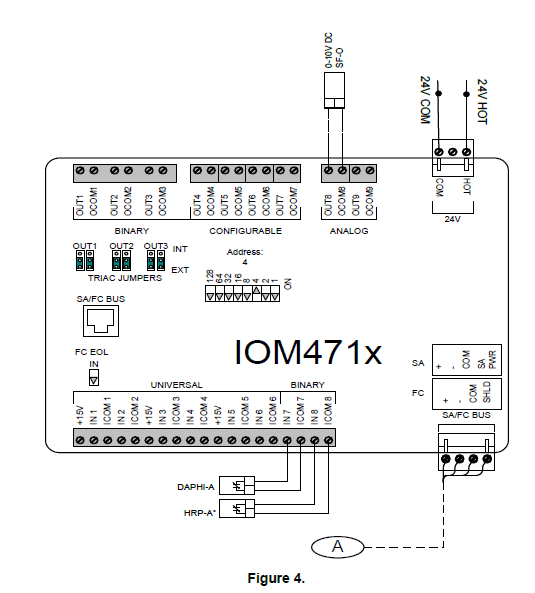

PK-IOM4711-4 |
UI IN1 |
Spare |
Spare |
Spare |
Spare |
|
PK-IOM4711-4 |
UI IN2 |
Spare |
Spare |
Spare |
Spare |
|
PK-IOM4711-4 |
UI IN3 |
Spare |
Spare |
Spare |
Spare |
|
PK-IOM4711-4 |
UI IN4 |
Spare |
Spare |
Spare |
Spare |
|
PK-IOM4711-4 |
UI IN5 |
Spare |
Spare |
Spare |
Spare |
|
PK-IOM4711-4 |
UI IN6 |
Spare |
Spare |
Spare |
Spare |
|
PK-IOM4711-4 |
BI IN7 |
DAPHI-A |
Discharge Air Pressure High Alarm |
P233A-10-PKC |
Dry Contact |
|
PK-IOM4711-4 |
BI IN8 |
HRP-A* |
Glycol Pump Alarm |
Control Panel |
Dry Contact |
|
PK-IOM4711-4 |
BO OUT1 |
Spare |
Spare |
Spare |
Spare |
|
PK-IOM4711-4 |
BO OUT2 |
Spare |
Spare |
Spare |
Spare |
|
PK-IOM4711-4 |
BO OUT3 |
Spare |
Spare |
Spare |
Spare |
|
PK-IOM4711-4 |
CO OUT4 |
Spare |
Spare |
Spare |
Spare |
|
PK-IOM4711-4 |
CO OUT5 |
Spare |
Spare |
Spare |
Spare |
|
PK-IOM4711-4 |
CO OUT6 |
Spare |
Spare |
Spare |
Spare |
|
PK-IOM4711-4 |
CO OUT7 |
Spare |
Spare |
Spare |
Spare |
|
PK-IOM4711-4 |
AO OUT8 |
SF-O |
Supply Fan Output |
VGxxxx |
0-10VDC |
|
PK-IOM4711-4 |
AO OUT9 |
Spare |
Spare |
Spare |
Spare |
