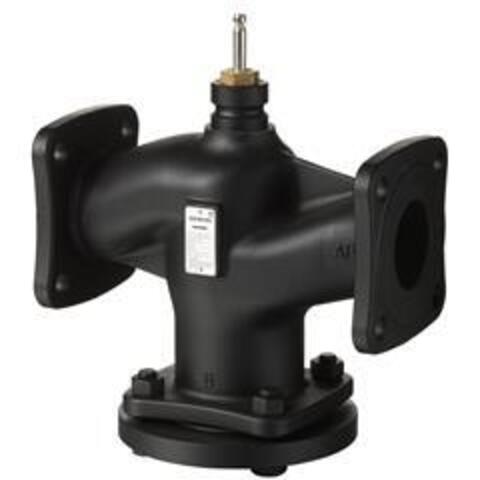

Siemens S55202-V105 представляет собой двухходовой фланцевый регулирующий клапан серии Siemens VVF32.40-16 с номиналом DN40, номинальным потоком kvs = 16 м³/ч и номинальным давлением PN10, предназначенный для применения в системах отопления, вентиляции и кондиционирования.
Клапан Siemens S55202-V105 входит в линейку регулирующих клапанов Acvatix™ серии VVF32.. с большим ходом Large Stroke), предназначенных для работы в закрытых циркуляционных контурах с фланцевым подключением и давлением PN10.
Модель VVF32.40-16 соответствует DN40 и kvs 16 м³/ч, что делает её подходящей для средних по размеру трубопроводов с фланцевым подключением.
Корпус изготовлен из серого чугуна EN-GJL-250 и рассчитан на эксплуатацию при температуре рабочей среды от -10 °C до +150 °C в зависимости от среды - это позволяет использовать клапан для холодной/горячей воды, рассола или деминерализованной воды.
Клапан рассчитан на соединения по фланцам ISO 7005 и соответствует стандартам ISO 7005, EN 1092, EN 12284 для фланцевого соединения.
В комплекте с электроприводом серии SAX.., SKD.. или аналогичными приводами Siemens клапан может использоваться для автоматического регулирования расхода в HVAC-системах - например, в отопительных группах, установках вентиляции или холодильных системах.
Допускается использование в сочетании с теплоносителями при отрицательных температурах до -10 °C при наличии соответствующего обогрева штока.
Таким образом, S55202-V105 - надёжное промышленное решение для регулирования больших потоков жидкости в инженерных системах зданий, легко интегрируемое в систему автоматизации зданий благодаря совместимости с экосистемой Siemens.
| Параметр | Значение |
|---|---|
| Фирма | Siemens |
| Модель | S55202-V105 / VVF32.40-16 |
| Серия | Acvatix™ VVF32.. Large Stroke |
| Тип клапана | 2-ходовой two-port |
| Номинальное давление (PN) | PN10 |
| Номинальный диаметр (DN) | DN40 |
| Номинальный расход (kvs) | 16 м³/ч |
| Материал корпуса | Серый чугун EN-GJL-250 |
| Подключение | Фланцевое ISO 7005 / EN 1092 |
| Рабочая температура среды | –10 °C до +150 °C (в зависимости от среды) |
| Утечка при закрытии | ≤ 0,02 % от kvs через основной порт) |
| Совместимые приводы | Электроприводы Siemens SAX.., SKD.. и др. |
- Высокий номинальный поток kvs = 16 м³/ч - подходит для средних по размерам систем.
-Фланцевое подключение обеспечивает надёжное крепление и подходит для промышленных контуров.
- Диапазон рабочих температур до +150 °C и возможность работы при отрицательных температурах (при защите) повышают универсальность.
- Корпус из серого чугуна обеспечивает долговечность и устойчивость к механическому воздействию.
- Утечка в закрытом положении минимальна ≤0,02 % от kvs - позволяет точно контролировать расход.
- Совместимость с приводами Siemens и системой автоматизации зданий - упрощает внедрение в HVAC-системы.
- Серия «Large Stroke» обеспечивает мощное регулирование даже при больших перепадах давления.
-Соответствие международным стандартам фланцев и давления (ISO 7005, EN 1092, EN 12284) - упрощает выбор/замену.
- Универсальность применения: бойлеры, отопление, вентиляция, охлаждение, распределительные группы.
- Разработан для закрытых контуров - обеспечивает стабильную и управляемую работу системы.
Клапаны серии Acvatix™ - это точные, надёжные и энергоэффективные решения для регулирования потоков в инженерных системах зданий. Модель S55202-V105 VVF32.40-16 обеспечивает высокую производительность, надёжную установку с фланцевым подключением и лёгкую интеграцию в системы автоматизации зданий. Благодаря проверенным материалам и промышленному исполнению, она гарантирует стабильную эксплуатацию и защиту ваших инвестиций.
