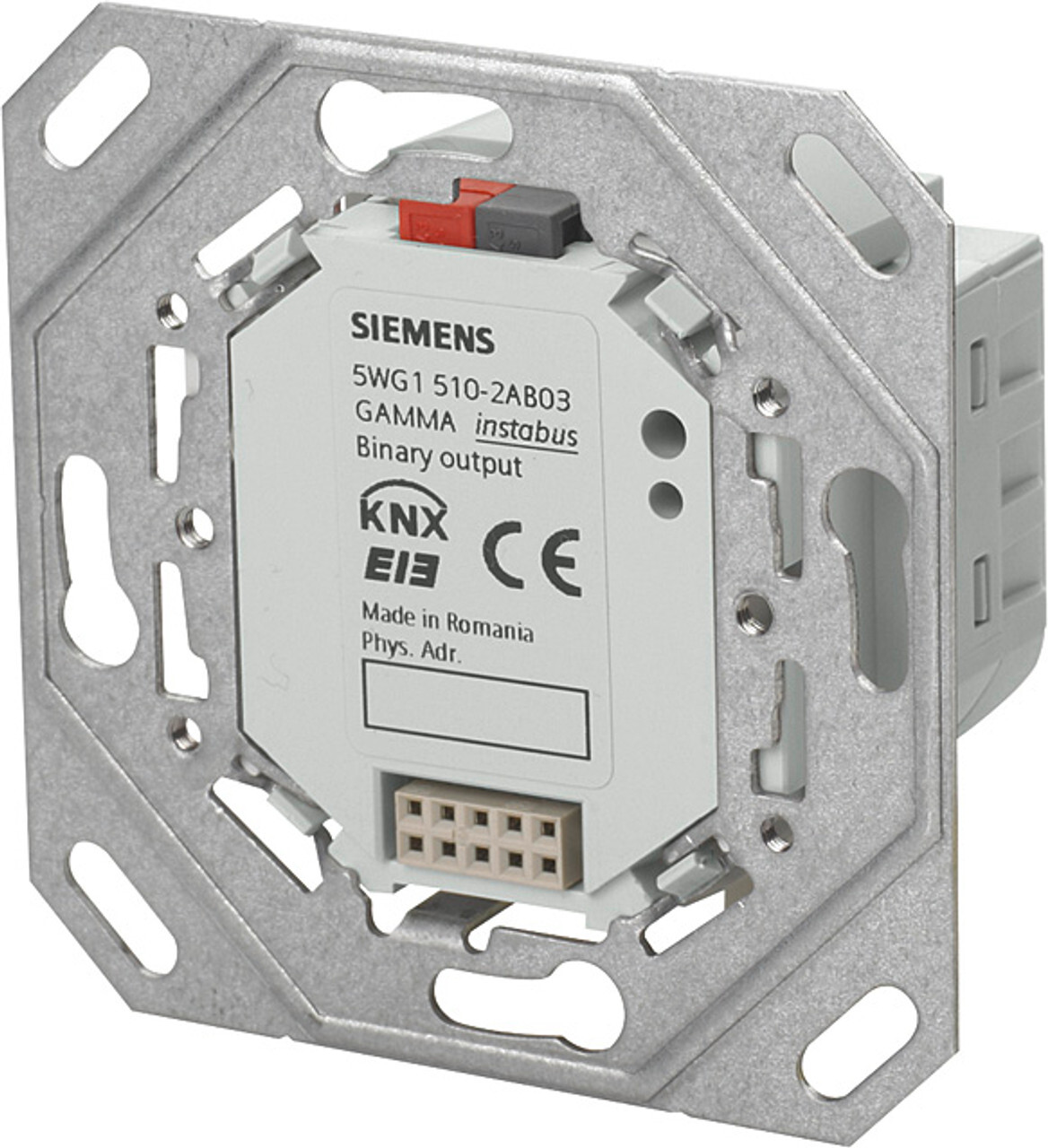

Siemens 5WG1510‑2AB03 представляет собой модуль релейных выходов, используется для управления нагрузками: освещение, клапаны, насосы, в автоматизированных системах KNX/EIB.
Модуль 5WG1510‑2AB03 из серии UP 510/03 представляет собой компактный двухканальный исполнительный модуль с двумя потенциалами свободными реле, рассчитанными на переключение нагрузки до 10 А при 230 В переменному току. Модуль включает монтажную рамку и интерфейс BTI для прямого подключения к KNX‑шине. Электроника питается от 24 V DC KNX‑шины, а контакты реле подходят как для резистивных, так и индуктивных/ёмкостных нагрузок . Корпус предназначен для скрытого монтажа в стандартные подрозетники, имеет степень защиты IP20, оснащён клеммами без винтов для подключения проводов сечением 0,5–2,5 мм². Присутствует так называемая "Building site" функция, которая позволяет тестировать реле без KNX‑питания. Модуль широко используется в жилых и коммерческих системах автоматизации для управления цепями освещения, ролет, отопительных насосов и других силовых нагрузок в интеграции с KNX‑панелями.
| Производитель | Siemens Building Technologies (Германия/Румыния) |
| Серия | UP 510 binary output modules |
| Модель | 5WG1510‑2AB03 (UP 510/03) |
| Режим работы | Потенциал‑свободные реле 2× |
| Номинальный ток | 10 A @ 230 V AC |
| Питание электроники | 24 V DC KNX‑шина |
| Тип монтажа | Скрытый в подрозетник, рамка в комплекте |
| Клеммы | Винт‑фри, 0,5–2,5 мм² |
| Защита корпуса | IP20 |
| Тип нагрузки | Резистивная/индуктивная/ёмкостная |
| Стандарты | CE, RoHS, EN60669‑1 |

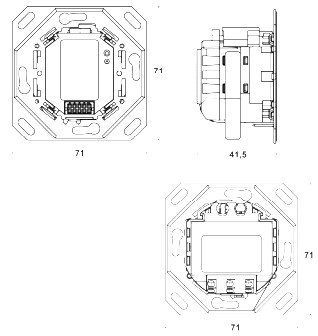

| Размер | Установочный диаметр подрозетника (~60 мм) |
| Вес | ≈ 0.122 кг |
- Два независимых реле мощностью до 10 A — для управления нагрузками.
- BTI-интерфейс для KNX — обеспечивает питание и связь.
- Функция Building site — позволяет тестировать модуль без KNX питания.
- Быстрый скрытый монтаж — подходит в стандартные подрозетники.
- Клеммы без винтов — ускоряют установку.
- Компактный корпус IP20 — для внутренней установки.
- Широкий спектр нагрузок — включая индуктивные и ёмкостные приборы.
- Соответствие европейским стандартам — надежность Siemens.
Двоичное выходное реле Siemens с монтажной рамкой — универсальное устройство KNX с двумя коммутационными выходами и функцией «Строительная площадка», подходящее для различных применений. Оно предлагает надежное решение для управления резистивными, индуктивными и емкостными нагрузками, обеспечивая гибкость и эффективность автоматизации зданий. Благодаря компактной конструкции и расширенным функциям это устройство идеально подходит для интеллектуальных систем освещения и электроуправления.
