Leine & Linde 861900220 представляет собой надёжный инкрементальный энкодер с калиброванным глухим полым сердечником Ø16 мм и фланцем Ø86 мм, предназначенный для тяжёлых промышленных условий. Используется такой энкодер для точного измерения вращения и скорости в приводах кранов, станков и другого оборудования.
Производитель Leine & Linde обычно делает замену моделей с сохранением базовых габаритов и электрических характеристик для совместимости. Поэтому 729798-01 считается «прямой заменой» 861900220 без изменения интерфейса и основных параметров.

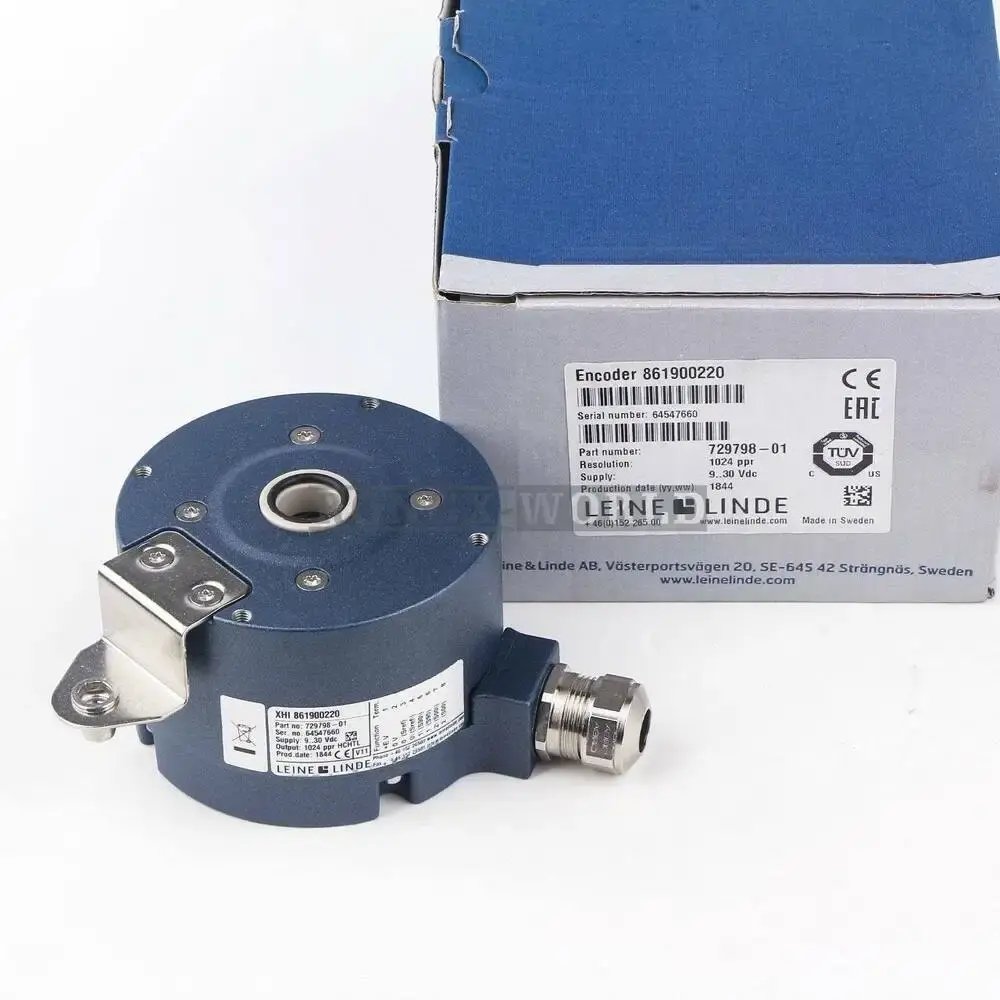

Энкодер cнят с производства с заменой на Leine & Linde_729798‑01
Энкодер Leine & Linde 729798‑01 представляет собой высокопрочное устройство с максимальной устойчивостью к механическим и климатическим воздействиям. Он оснащён интеллектуальным глухим полым валом диаметром 16 мм и стандартным фланцем Ø86 мм, что позволяет легко интегрировать его в механические узлы и редукторные системы. Модель рассчитана на питание от диапазона 9–30 V DC и обеспечивает высокоимпульсный выход сигнала (High Current HTL), что позволяет безопасно подключаться к ПЛК и системам управления без дополнительных усилителей. У энкодера есть 6 защищённых каналов, каждый способный выдавать до ±40 мA, с максимальной частотой до 100 кГц и кабелем до 350 м. Он обеспечивает выборку с разрешением 500–5000 PPR, а стандартная комплектация – 1024 импульса на оборот. Конструкция выполнена в алюминиевом корпусе с покрытием и выдерживает условия до IP 65, устойчив к вибрациям до 100 m/s² и ударам до 1000 m/s², радиальной нагрузке до 3000 N и осевой – до 100 N . Скорость вращения допускает до 4000 об/мин, корпус выдерживает −20…+80 °C, а кратковременно даже до +105 °C . Энкодер широко применяется в тяжёлой промышленности: в приводах лебёдок, крупной металлургии, крановом оборудовании и морских установках, где важна надёжность, долговечность и точность аналогичного типа. Благодаря глубокому исполнению и экстремальным допускам, устройство служит десятилетиями в суровых средах.
| Производитель | Leine & Linde (Швеция) |
| Серия | 861 |
| Модель | 861900220 (текущая замена: 729798‑01) |
| Тип | Инкрементальный энкодер |
| Полый вал Ø | 16 мм (глухой) |
| Фланец Ø | 86 мм |
| Разрешение | 1024 PPR (варианты до 5000 PPR) |
| Питание | 9–30 V DC |
| Выход HTL | High Current HTL, 6 каналов, ±40 мA каждый |
| Частота | до 100 кГц |
| Длина кабеля | до 350 м |
| Максимальные нагрузки | Радиальная 3000 N, осевая 100 N |
| Скорость вращения | до 4000 об/мин |
| Защита корпуса | IP 65 |
| Температурный диапазон | −20…+80 °C (до +105 °C кратк.) |
| Вибрация | до 100 m/s² |
| Удар | до 1000 m/s² |
| Вес | ≈ 1300 г |
| Материал корпуса | Алюминий, покрытый |
Leine & Linde описывают модель 861900220/XHI (729798‑01) как энкодер «экстремальной надёжности», спроектированный для применения в критичных условиях. Он сочетает высокую точность, мощный HTL‑выход и исключительную прочность, обеспечивая устойчивую работу на десятилетия без обслуживания. Устройство оптимально для ответственных систем позиционирования, кранов и настоятельно рекомендуется там, где отказ не допустим.
Техническое_описание_Leine & Linde_861900220.pdf
