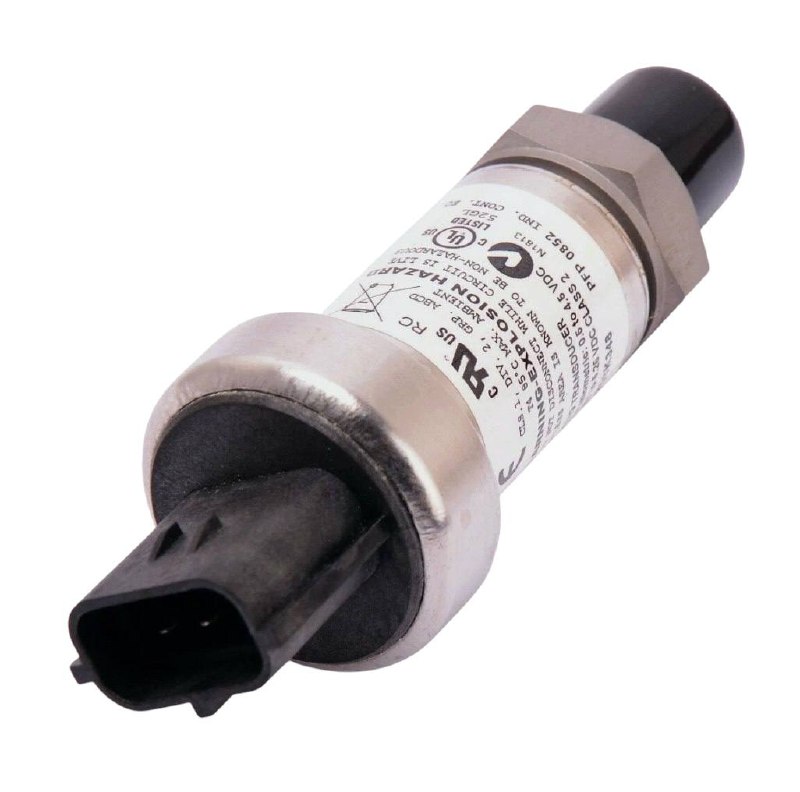

York 025-29139-001 представляет собой высокоточный датчик-преобразователь давления, разработанный для применения в составе промышленных систем кондиционирования и охлаждения жидких сред. Данный измерительный прибор непрерывно преобразует физическое давление хладагента или индустриального масла в стандартизированный аналоговый электрический сигнал. Устройство устанавливается непосредственно в гидравлические и холодильные контуры чиллеров York для обеспечения автоматического контроля рабочих параметров.
Промышленный преобразователь давления York 025-29139-001 (выпускаемый в рамках OEM-кооперации под технологическим кодом Johnson Controls P499RFAT504) спроектирован для жестких условий непрерывной эксплуатации в составе холодильного и климатического оборудования большой мощности. Главное назначение датчика заключается в предоставлении точной оперативной информации центральной системе управления (микропроцессорной панели чиллера) о текущем давлении в критических точках системы: на стороне нагнетания компрессора, в испарителе или в контуре принудительной смазки подшипников.
Принцип работы измерительного устройства основан на пьезорезистивном или емкостном эффекте чувствительного элемента, расположенного внутри герметичного металлического корпуса. При изменении давления рабочей среды (фреона или синтетического масла) измерительная мембрана деформируется, что вызывает изменение электрического сопротивления или емкости чувствительного контура. Интегрированная электронная микросхема датчика осуществляет температурную компенсацию, фильтрацию помех и линеаризацию сигнала, преобразуя эти изменения в пропорциональный аналоговый выходной сигнал напряжения в диапазоне от 0,5 до 4,5 В постоянного тока при базовом пятивольтном питании. Датчик оснащен стандартным резьбовым штуцером диаметром 1/4 дюйма с конической трубной резьбой NPT, обеспечивающим герметичное резьбовое соединение без утечек газа или жидкости.
Область применения охватывает тяжелые холодильные машины, центральные кондиционеры, компрессорные станции и промышленные водоохладители (чиллеры) серий York. Благодаря прочной конструкции из нержавеющей стали и латуни, прибор обладает высокой химической стойкостью к фторсодержащим хладагентам и компрессорным маслам. Датчик не подвержен деградации при постоянном воздействии пульсаций давления и гидроударов, возникающих в моменты пуска и остановки компрессорных агрегатов. Применение оригинального преобразователя давления позволяет управляющей логике чиллера своевременно корректировать производительность компрессоров, отслеживать эффективность теплообмена и предотвращать аварийные ситуации, связанные с чрезмерным повышением или критическим падением давления в системе, тем самым существенно продлевая ресурс климатического комплекса.
| Параметр | Значение |
| Фирма | YORK (Johnson Controls) |
| Страна | Китай |
| Модель/артикул | 025-29139-001 (OEM-код P499RFAT504 / S1-025-29139-001) |
| Тип устройства | Преобразователь (датчик) давления |
| Диапазон измеряемого давления | От 0 до 400 psi (от 0 до ~27,5 бар) |
| Выходной электрический сигнал | От 0,5 до 4,5 В постоянного тока |
| Напряжение питания | 5 В постоянного тока (стабилизированное) |
| Тип технологического соединения | Резьбовой штуцер 1/4 дюйма NPT (1/4 IN NPT) |
| Материал корпуса | Коррозионностойкий металл / латунь |
| Совместимые рабочие среды | Хладагенты (фреоны), промышленные масла |
| Применение | Промышленные чиллеры и холодильные установки YORK |
| Масса | Около 130 г |
- Заводское исполнение OEM гарантирует полную посадку в штатные порты оборудования YORK.
- Интегрированная схема температурной компенсации для сохранения высокой точности в горячих контурах нагнетания.
- Линейная зависимость выходного напряжения от измеряемого давления для простоты настройки контроллера.
- Высокая степень защиты электронной платы от вибрационного воздействия компрессорной группы.
Преобразователи давления OEM-качества обеспечивают прецизионную точность измерений и долговечность в самых тяжелых условиях работы холодильных систем, предотвращая преждевременный износ оборудования и минимизируя эксплуатационные затраты.
