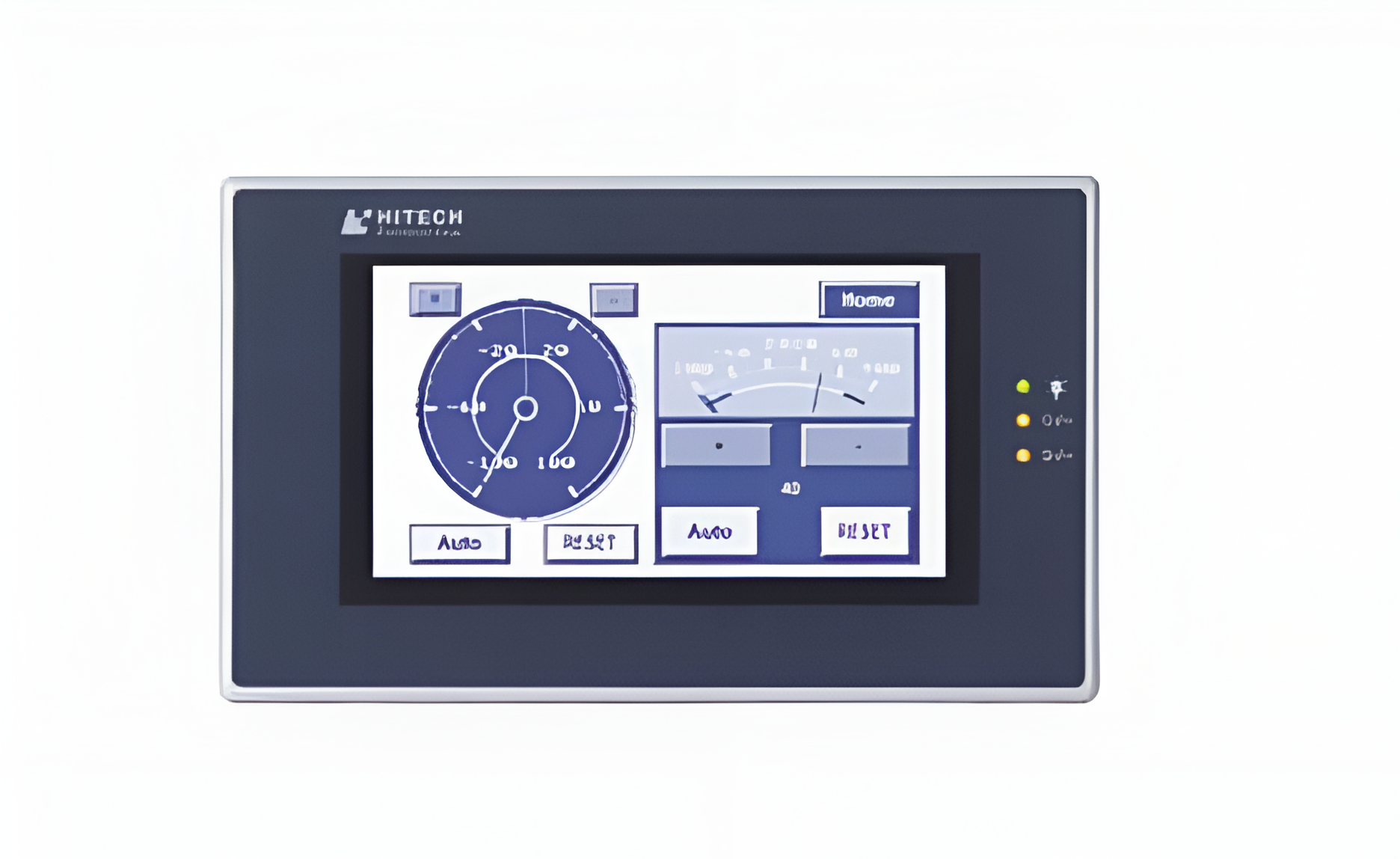

Beijer Electronics PWS6600C-S представляет собой графическую панель оператора серии Hitech. Она применяется в качестве интерфейса взаимодействия человека и машины для визуализации технологических процессов и управления промышленным оборудованием.
Данное устройство является высоконадежным средством визуализации, предназначенным для работы в составе автоматизированных систем управления. Принцип работы панели основан на выводе графической информации на жидкокристаллический цветной дисплей и приеме команд от оператора через чувствительный сенсорный экран аналогового резистивного типа. Панель оснащена 5,7-дюймовым экраном с технологией STN, обеспечивающим отображение до 16 оттенков синего или цветов (в зависимости от ревизии), что позволяет создавать интуитивно понятные мнемосхемы. Внутренняя аппаратная часть построена на базе 32-разрядного процессора RISC, который обеспечивает высокую скорость обработки графики и мгновенную реакцию на действия пользователя. Устройство располагает широкими коммуникационными возможностями, включая порты RS-232, RS-422 и RS-485, что позволяет подключать его к большинству современных программируемых логических контроллеров ведущих мировых производителей. Память устройства разделена на системную и пользовательскую, обеспечивая хранение сложных графических объектов, шрифтов и журналов аварийных сообщений. Корпус прибора выполнен из промышленного пластика с высокой степенью защиты фронтальной панели, что допускает эксплуатацию в условиях попадания брызг и пыли. Программное обеспечение для разработки интерфейса позволяет реализовывать функции графиков в реальном времени, управления рецептами и многоуровневой системы паролей для защиты от несанкционированного доступа. Панель находит широкое применение в упаковочном оборудовании, системах водоподготовки и малых термопластавтоматах.
| Параметр | Значение |
| Фирма | Beijer Electronics (Hitech) |
| Серия | PWS6600 |
| Модель | PWS6600C-S |
| Тип дисплея | 5.7" STN LCD |
| Разрешение | 320 x 240 пикселей |
| Тип сенсора | Аналоговый резистивный |
| Процессор | 32-bit RISC |
| Память данных | 4 МБ Flash |
| Интерфейсы | COM1 (RS232/422/485), COM2 (RS422/485) |
| Питание | 24 V DC (±15%) |
| Степень защиты | IP65 (фронтальная панель) |
- Наличие трех независимых портов связи для одновременного подключения разных устройств.
- Высокая долговечность сенсорного слоя (более 1 млн нажатий в одну точку).
- Поддержка кириллических шрифтов и сложных графических примитивов.
Экономичное и надежное решение для визуализации процессов, сочетающее в себе гибкость настроек и промышленную стойкость.
