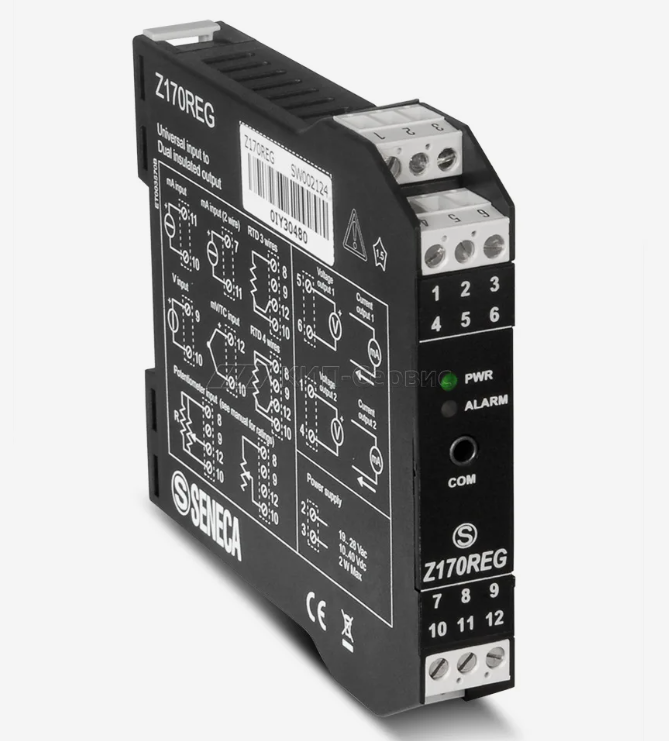

Z170REG SENECA преобразователь сигнала 24 В переменного / постоянного тока (изолятор) 1 вход, 2 выхода. Снят с производства с заменой на Z170REG-1.

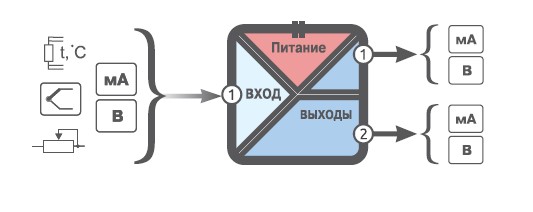

Преобразователь сигнала 24 В переменного / постоянного тока (изолятор) 1 вход, 2 выхода. Снят с производства с заменой на Z170REG-1.
| Параметры питания | |
| Напряжение питания | =10...40 В , ~19...28 В 50/60 Гц |
| Энергопотребление | номинальное: 1,6 Вт максимальное: 2,5 Вт |
| Параметры входа | |
| Тип | настраиваемый диапазон: в пределах 0...20 мА входное сопротивление: 50 Ом |
| Напряжение | настраиваемый диапазон: в пределах 0...10 В; входное сопротивление: 120 кОм в пределах: -10...70 мВ входное сопротивление: 5 МОм |
| Термопары | J, K, R, S, T, B, E, N (ГОСТ Р 8.585) входное сопротивление: 5 МОм |
| Термометры сопротивления | Pt100, Pt500, Pt1000, Ni100 (ГОСТ 6651) ток возбуждения Pt100, Ni100: 1,1 мА ток возбуждения Pt500, Pt1000: 0,11 мА |
| Потенциометр | верхний предел сопротивления от 1 кОм до 100 кОм входное сопротивление: 5 МОм (требует доп. резистор 330 Ом, см. схему подключения |
| Время опроса | 5 мс (без фильтрации) 20 мс (при фильтрации 50 Гц) |
| Время отклика | время опроса + 6 мс |
| Разрядность АЦП | 14 бит |
| Параметры выхода | |
| Ток | 0...20 / 4...20 мА сопротивление нагрузки: не более 600 Ом |
| Напряжение | 0...5 / 1...5 / 0...10 / 2...10 В сопротивление нагрузки: не менее 2 кОм |
| Разрядность АЦП | 14 бит |
Модуль внесен в Госреестр средств измерений, рег. №59598-15. Межповерочный интервал составляет 2 года.
