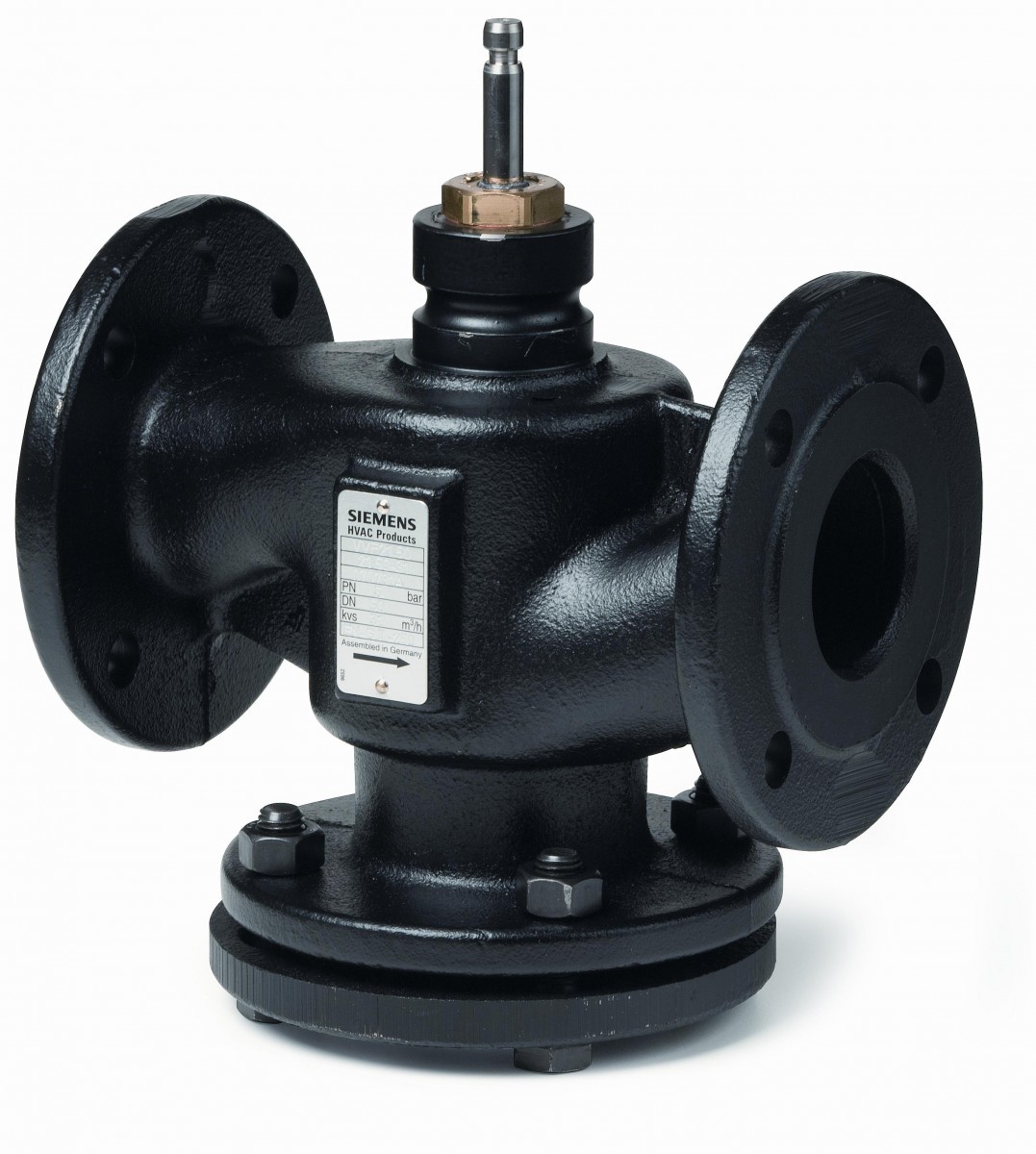

• Корпус клапана из серого (литейного) чугуна EN-GJL-250,
• DN 25...100,
• kvs 1.9...160 м3/ч,
• Может оснащаться электромоторными приводами SАX... или электрогидравлическими приводами SKD... , SKB... и SKC... .
Применяются в системах центрального отопления, вентиляции и кондиционирования воздуха в качестве управляющих или предохранительных запорных клапанов. Только для закрытых контуров
Клапаны VVF21... не требуют технического обслуживания.
Во время выполнения сервисных работ с клапаном / приводом:
• отключите насос и выключите электропитание;
• закройте стопорные клапаны;
• полностью устраните давление в трубопроводной системе и дождитесь охлаждения труб;
При необходимости отключите электрические провода. Перед тем, как клапан снова начнет работать, убедитесь, что привод правильно установлен.
Свойство | Значение |
| kvs | 31.00 м³/ч |
| Материал внутренних частeй клапана | < DN 40: CrNi сталь/латунь , > DN 50: CrNi сталь/Rg5 |
| Шток | От DN 100: 40 мм , До DN 80: 20 мм |
| Скорость утечки | 0...0.02 % значения kvs |
| DN | 40 |
| kvs | 31 м³/ч |
| Температура среды | -10…150 °C |
| Характеристика клапана | Равнопроцентная |
| Допустимое рабочее давление | 600 кПа |
| Материал корпуса клапана | Чугун EN-GJL-250 |
| Класс PN | PN 6 |
| Диапазон изменений Sv | DN 25...40: >50 , DN 50...100: >100 |
