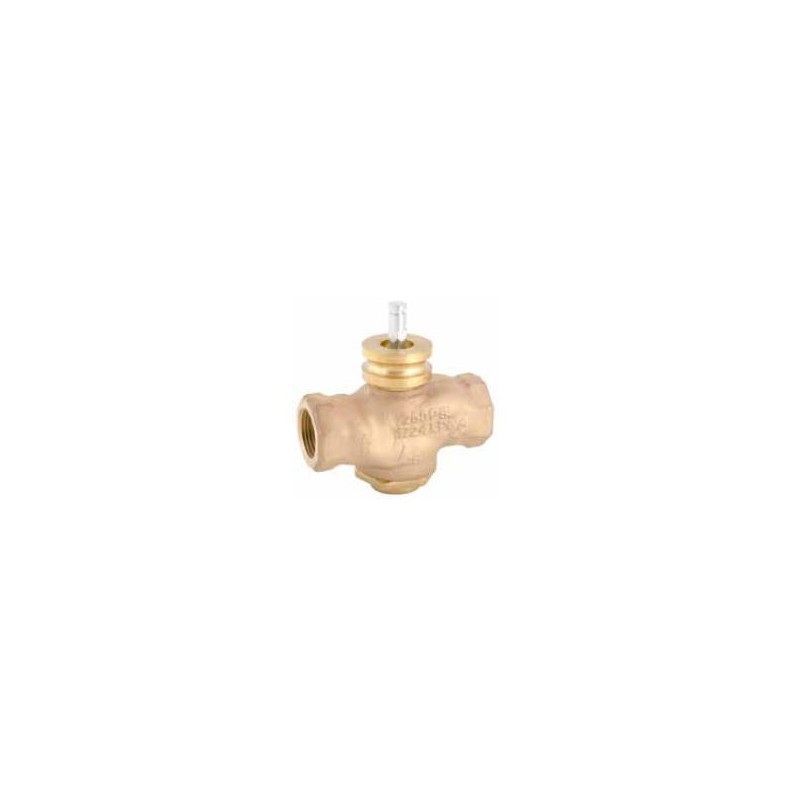

Клапан VG210R 15B 0.4T
Категория: Приводы воздушных заслонок
FIELD DEV
Venta VG210R 15-50B – это серия компактных прецизионных бронзовых регулирующих клапанов, предназначенных для применения в различных системах управления и распределения потока жидкости, включая обогрев, кондиционирование, вентиляцию и системы централизованного горячего водоснабжения. Серия VG210R 15-50B отличается надежной работой в широком спектре условий, включая работу с жидкостями с высокой концентрацией гликоля и большим диапазоном температуры.
Клапан оснащен прецизионными пробками для более широкого диапазона регулирования и более точного управления потоком жидкости при малой степени открытия. Клапаны имеют пластичное седло, благодаря чему удается избежать потерь энергии.
| Обозначение типа | DN | Соединение | Kvs |
| VG210R 15B 0.4T | 15 | Rp ½ | 0.4 |
| VG210R 15B 0.63T | 15 | Rp ½ | 0.63 |
| VG210R 15B 1.0TM | 15 | Rp ½ | 1.0 |
| VG210R 15B 1.6T | 15 | Rp ½ | 1.6 |
| VG210R 15B 2.5TM | 15 | Rp ½ | 2.5 |
| VG210R 15B 4T | 15 | Rp ½ | 4.0 |
| VG210R 20B 6.3T | 20 | Rp ¾ | 6.3 |
| VG210R 25B 10E | 25 | Rp 1 | 10 |
| VG210R 32B 17E | 32 | Rp 1¼ | 17 |
| VG210R 40B 24E | 40 | Rp 1½ | 24 |
| VG210R 50B 35E | 50 | Rp 2 | 35 |
| Конструкция | 2-ходовой пробковый клапан; закрыт при поднятом штоке |
| Номинальное давление | PN 16 |
| Характеристика расхода | Равнопроцентная, модифицированная |
| Характеристика расхода … | 5 м/сек |
| Ход штока | 11 мм |
| ∆Pm | 400 кПа, вода |
| Макс. концентрация гликоля | 60 % |
| Соединения | Внутренняя трубная резьба Rp |
