Модуль 20 цифровых входов/выходов,SMK
Категория: Газовые клапаны и запасные части
CONTINUUM

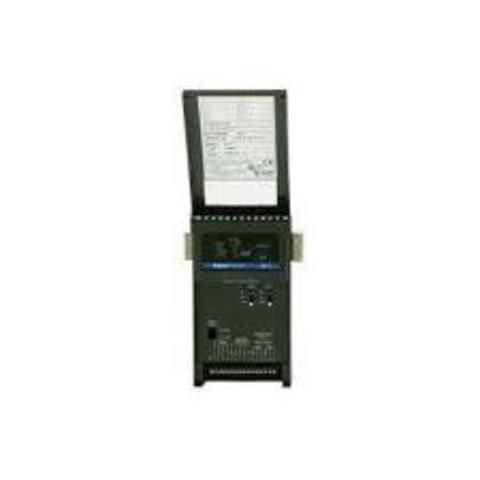

Модуль дискретного ввода-вывода Andover Continuum DM-20 отличается высокой плотностью входов и выходов. Он может использоваться в различных системах управления для управления любой комбинацией из 20 входов и выходов.
При использовании опциональной платы расширения DIO-20 модуль DM-20 позволяет совмещать и сравнивать до 20* дискретных входов и выходов с помощью стандартных блоков дискретного вводавывода для широкого круга приложений, включая двухпозиционное регулирование (вкл/откл.), регулирование с помощью широтно-импульсной модуляции (ШИМ) и коммутацию индуктивных нагрузок до 240 В пер. тока. DM-20 подает питание 24 В пост. тока на DIO-20 по 3-проводной линии.
Электрические
Потребляемая ток
Макс. 0,5 Вт при 24 В пост. тока
До 9 Вт при 24 В пост. тока, если DIO-20 питается от DM-20
Защита от перегрузки
Самовосстанавливающийся предохранитель на 0,5 А с ограничителем перенапряжений (TVS) и защитой от включения с обратной полярностью для питания DM-20 и DIO-20
Входы/выходы
Всего 20 каналов, индивидуально назначаемых пользователем в качестве входов или выходов
С ПЛАТОЙ DIO-20
Тип входа
Дискретный 0-5 В пост. тока
Ток
10 мкА
Тип выхода
Дискретный с открытым коллектором и последовательным резистором 330 Ом 0,125 Вт; 15 мА (макс.) при 5 В пост. тока
