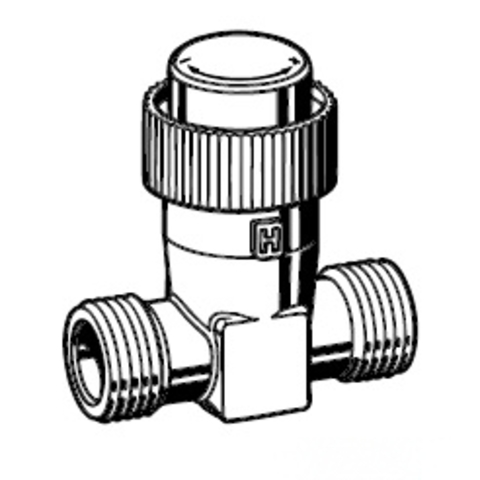

Кл.2-ход.зон. VZ22-G1/2-0,4
Категория: Запасные части и аксессуары ОВК
FIELD DEV
Эти небольшие линейные клапаны предназначены для регулирования горячей и/или холодной воды в фэн-койлах, небольших доводчиках - подогревателях и вторичных
охладителях в системах с электрическим/электронным регулированием температуры.
Клапаны применяются совместно с приводами MZ18 или MZ10.
| Клапан TAC Venta V341 | Приводы без пружинного возврата | |||
| Модель | Диаметр, мм | Kvs, м3/час | cV | Спец. номер |
| VZ22-G1/2-0.16 | 15 | 0.16 | 0.19 | 721-0702 |
| VZ22-G1/2-0,25 | 15 | 0.25 | 0.29 | 721-0706 |
| VZ22-G1/2-0,4 | 15 | 0.40 | 0.47 | 721-0710 |
| VZ22-G1/2-0,63 | 20 | 0.63 | 0.74 | 721-0714 |
| VZ22-G1/2-1,0 | 25 | 1.00 | 1.17 | 721-0718 |
| VZ22-G1/2-1,6 | 32 | 1.6 | 1.9 | 721-0722 |
| VZ22-G3/4-2,5 | 40 | 2.5 | 2.9 | 721-0726 |
| VZ22-G3/4-4,0 | 50 | 4.0 | 4.7 | 721-0730 |
| Конструкция | 2-ходовой |
| Класс давления . | PN 16 |
| Расходная характеристика | EQ порт A-AB |
| ∆Pm | max 600 kPa |
| Протечка A-AB | < 0.02% от Kv |
| Протечка B-AB | < 0.02% от Kv |
| Соединение | наружная резьба |
| Температура воды | от 2 до 120 °C |
| Принцип действия | шток вверх - открыть A к B |
| Ход штока | 6.5 мм |
Конструкция и характеристики клапана:
Благодаря особому строению заглушки клапан не подвержен засорению твердыми частицами в жидкостях . Специальное крепление заглушки уменьшает риск возникновения вибраций. Клапан V341 работает на смешение.
Порт A закрывается при подъеме штока.
Характеристика расхода A-AB клапана V341 равнопроцентно модифицированная. Поэтому клапан точно регулирует даже в позиции, близкой к закрытию. Это особенно важно в системах с варьирующимися нагрузками.
Характеристика расхода B-AB дополнительная к A-AB, причем при ß = 0,5 суммарный расход постоянен
