Сальник клапана V222/292, DN 65-100
Категория: Газовые клапаны и запасные части
FIELD DEV

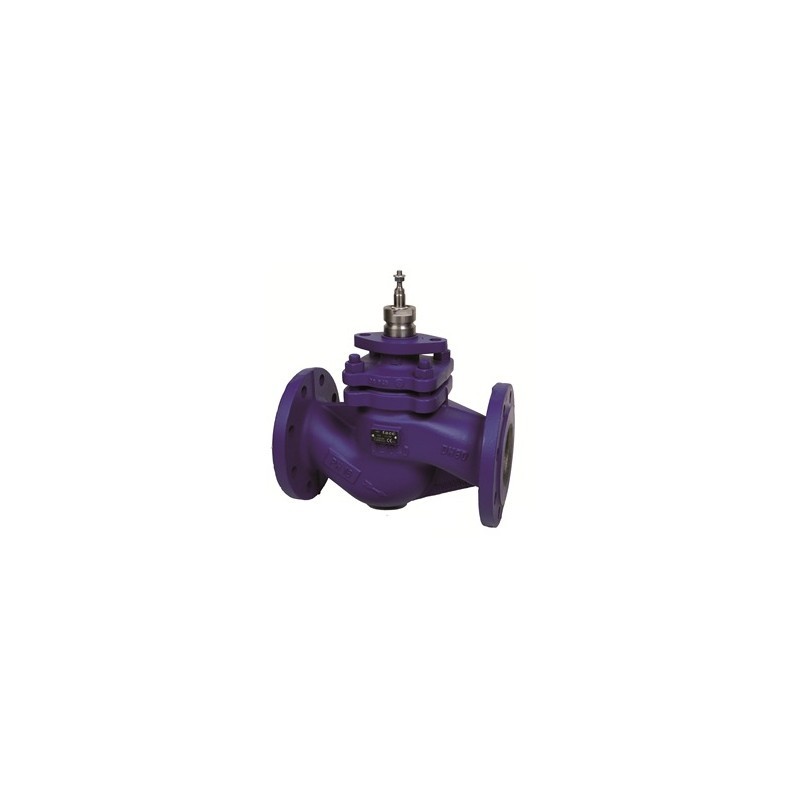

V222 - фланцевый клапан, предназначенный для управления большими протоками в контурах отопления и кондиционирования воздуха.
Клапан сбалансирован, поэтому требуется небольшое усилие привода.
В случаях нестандартного применения просьба обратиться в ближайший офис Schneider Electric.
V222 можно использовать со следующими типами жидкостей:
| Клапан TAC V222 | Приводы без пружинного возврата | С пружинным возвратом | |||||
| Модель | Диаметр, мм | Kvs, м3/час | М800 | М1500 | М22 | М50 | М700 |
| V222-65-63 | 65 | 63 | 1500 | 1600 | X | X | 1200 |
| V222-80-85 | 80 | 85 | 1500 | 1600 | X | X | 1200 |
| V222-100-130 | 100 | 130 | 1100 | 1600 | X | X | 800 |
| V222-125-250 | 125 | 250 | X | X | 1600 | 1600 | X |
| V222-150-350 | 150 | 350 | X | X | 1400 | 1600 | X |
| Тип | двухходовой |
| Конструкция | сбалансированный по давлению |
| Номинальное давление | PN 16 |
| Соединения | фланцы по ISO 7005-2 |
| Характеристика расхода … | 5 м/сек |
| Шток: | |
| DN 65 – 100 | 30 мм |
| DN 125 – 150 | 50 мм |
Характеристика расхода:
Характеристика расхода клапана V222 равнопроцентно модифицированная (EQ%, или логарифмическая) – кривая, показывающая увеличение расхода при открытии клапана. Такая характеристика обеспечивает качественное регулирование в системах с большими колебаниями нагрузок.
