Siemens GCA166.1E
Привод воздушной заслонки, поворотный, AC/DC 24 В / DC 0...10 В, 18 НМ, ПРУЖИННЫЙ ВОЗВРАТ 90/15 С, 2 ПЕРЕКЛЮЧАТЕЛЯ, ПОТЕНЦИОМЕТР. Марка GCA166.1E.
- Приводы воздушных заслонок с электромотором для 2-х позиционного, 3-х точечного и модулирующего управления, номинальный крутящий момент 18 Nm, с возвратной пружиной, самоцентрирующийся адаптер, механическая настройка угла поворота от 0 до 90°, встроенный кабель 0.9м для электрического подключения.
- Имеются специальные версии приводов с настраиваемой начальной точкой и углом поворота, индикатором положения, потенциометром обратной связи и настраиваемыми доп. контактами для реализации дополнительных функций.
Технические характеристики
| Крутящий момент | 18,00 Нм |
| Площадь заслонки, до | 3,00 м² |
| Угол поворота | 90 ° |
| Время позиционирования | Открытие с помощью мотора: 90 с , Закрытие с помощью пружины: 15 с |
| Класс защиты | IP54 |
| Габариты (W x H x D) | 100 x 300 x 75 мм |
| Рабочее напряжение | AC 24 V, DC 24 V |
| Потребление энергии | 7 BA / 5 Вт |
| Сигнал позиционирования | DC 0…10 В |
| Масштабируемый модуль | 7,00 ВА |
| Дополнительный переключатель | 2 |

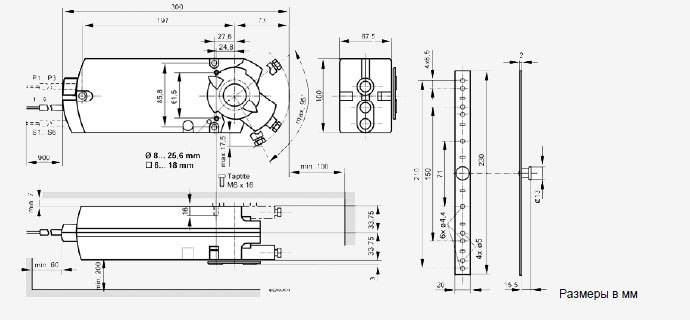

Размеры
Применение
- Для воздушных заслонок, площадью до 3 m2 , в зависимости от механической конструкции и трения.
- Для вент-установок, воздушные заслонки которых, в целях безопасности долж- ны перемещаться в нулевое положение при отключении электропитания.
- Для заслонок, которые оборудуются сдвоенными приводами на одном штоке (монтаж тандемом)
