Polar Bear ADM04

Привод воздушной заслонки
Артикул: ADM04
Наличие: Есть в наличии
6677.33 6677.33 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Отзывы (0)

Электропривод воздушной заслонки Polar Bear ADM04

Электрические приводы Polar Bear разработаны специально для использования с воздушными заслонками и вентилями в системах вентиляции и кондиционирования.

Основные особенности

  • Благодаря малым размерам и продуманной компактной конструкции их можно устанавливать в ограниченном монтажном пространстве.
  • 2/3-х позиционное или пропорциональное (сигнал 0–10 В) управление.
  • Приводы снабжены винтовыми клеммами.
  • Удобный фиксатор вала.
  • Универсальный адаптер:
  • – для валов круглого сечения диаметром от 6 до 12 мм;– для валов квадратного сечения от 8x8 до 12x12 мм с помощью адаптерa ZO1DN...
  • Индикация положения.
  • Экономия электроэнергии в крайних положениях заслонки.
  • Возможно ручное управление.
  • Наличие двух вспомогательных переключателей.
  • Выбор направления вращения.
  • Возможность параллельного подключения приводов.
  • Ограничение угла поворота.
  • Не требуется обслуживание.

Обзор типов

Модель привода Плошадь сечения, АхВ до Описание
ADT 04 0,5 м² 4Нм, 24В, 2/3 позиционное регулирование
ADT 04.S 0,5 м² 4Нм, 24В, 2/3 позиционное регулирование, с двумя вспомогательными переключателями
ADM 04 0,5 м² 4Нм, 24В, 0-10В
AST 04 0,5 м² 4Нм, 230В, 2/3 позиционное регулирование
AST 04.S 0,5 м² 4Нм, 230В, 2/3 позиционное регулирование, с двумя вспомогательными переключателями

Техническое характеристики

Модель ADT 04 (S)* AST 04 (S)* ADM 04
Момент вращения  Нм 4
Площадь заслонки  м2 0,8
Время поворота  сек 35
Рабочее напряжение  В 24 230 24
Частота  Гц 50
Потребляемая мощн:  –в рабочем положении  Вт 2,5 4,0 2,5
–в крайних положениях  Вт 0,75 3,0 0,75
Расчетная мощность  ВА 4,1 5,0 3,5
Угол поворота:    90°
Вес   кг 0,9
Закон управления   2-х и 3-х позиционный сигнал 0–10 В
Индикация положения   механическая, с помощью указателя
Вспомогательные переключатели  А/В 2х3 (1,5) /230  -
Число циклов срабатывания   60000
Уровень шума  дБ(А) 40
Класс защиты     II
Степень защиты   IP 42
Температура эксплуатации  °С -25–50
Относит. влажность окружающей среды  %  5–95
Обслуживание   не требуется
Соответствие стандартам        устройства соответствуют требованиям CE

Размеры

Модель ADT 04 (S)* AST 04 (S)* ADM 04
Момент вращения  Нм 4
Площадь заслонки  м2 0,8
Время поворота  сек 35
Рабочее напряжение  В 24 230 24
Частота  Гц 50
Потребляемая мощн:  –в рабочем положении  Вт 2,5 4,0 2,5
–в крайних положениях  Вт 0,75 3,0 0,75
Расчетная мощность  ВА 4,1 5,0 3,5
Угол поворота:    90°
Вес   кг 0,9
Закон управления   2-х и 3-х позиционный сигнал 0–10 В
Индикация положения   механическая, с помощью указателя
Вспомогательные переключатели  А/В 2х3 (1,5) /230  -
Число циклов срабатывания   60000
Уровень шума  дБ(А) 40
Класс защиты     II
Степень защиты   IP 42
Температура эксплуатации  °С -25–50
Относит. влажность окружающей среды  %  5–95
Обслуживание   не требуется
Соответствие стандартам        устройства соответствуют требованиям CE

Размеры

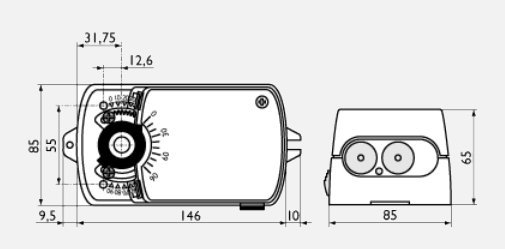

Размеры привода Polar Bear ADM04



Описание_Polar Bear ADM04.pdf
